Automatiser ma porte de garage en une journée

L’automatisation de sa porte de garage offre de nombreux avantages. Evidemment un plus grand confort, puisqu’il n’est plus question de se lever pour ouvrir ou fermer sa porte mais pas uniquement. Au niveau de la sécurité, si votre porte donne sur la chaussée par exemple, le système motorisé diminue les risques d’accident puisqu’il comprend un arrêt instantané de la porte en cas d’obstacle.

En outre, l’éclairage automatique intégré à l’ouverture indique systématiquement la présence de personnes entrant dans votre garage et possède un fort effet dissuasif.

Voici en quelques étapes et un peu d’esprit bricoleur, un pas à pas pour installer un kit de motorisation de votre porte de garage. Suivez le guide.



Tout d’abord, voici la liste du matériel nécessaire dans votre boîte à outils :

• Niveau à bulle
• Mètre
• Crayon
• Escabeau
• Marteau
• Visserie
• Un tournevis cruciforme et un tournevis plat
• Perceuse avec forêts de 3 ou 8 mm
• Etau
• Une clé à pipe et une clé plate de 8 et 10 mm

Vérifiez également qu’il existe une prise électrique secteur dans le garage. Sinon, installez-en une.

Prise de cotes

Au préalable, il va falloir prendre quelques cotes.

1-    Pour repérer la hauteur de fixation de l’attache, mesurez la distance entre le haut de la porte de garage (à son débattement maximal) et le sol, et ajoutez entre 25 et 165 millimètres.

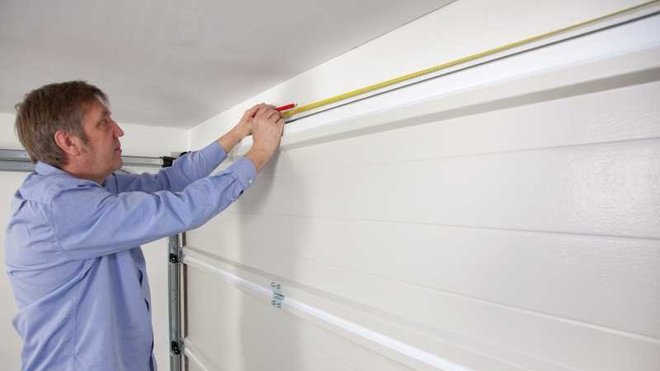

2-    Tracez l’axe médian de fixation, à mi-largeur de la porte, sur le linteau et le haut de la porte.

Mise en place des deux attaches

Une attache va relier le rail au mur et l’autre relie la porte de garage au bras de liaison.

1-    Repérez les points de fixation de l’attache rail/mur, pour percer et insérer les chevilles.

2-    Fixez ensuite l’attache avec 2 rondelles et 2 vis.

3-    Placez l’attache porte/bras de liaison sur le haut de la porte, au centre de celle-ci. Vérifiez bien l’alignement sur l’axe médian et avec l’attache rail/mur.

4-    Fixez l’attache à l’aide de vis auto foreuses sur la porte (2 vis sur le dessus et 2 vis sur le bas de l’attache).

Pratiquez un autocontrôle avant la suite des évènements : l’attache est-elle alignée avec le centre de la porte ?

Assemblage du rail

1-    Déterminez le nombre de rails nécessaires.

2-    Assemblez-les avec les barrettes et les vis fournies. Vérifiez bien l’alignement de votre montage avant de bloquer les vis.

3-    A l’une des extrémités du rail, montez les 2 barrettes d’assemblage.

4-    A l’autre extrémité, introduisez la butée de fermeture du rail.

Mise en place du rail

1-    Insérez maintenant les vis fournies et les écrous carrés dans l’attache rail/mur puis fixez-y une extrémité du rail que vous basculerez à l’horizontale.

2-    A l’aide de l’escabeau, calez le rail. Vérifiez consciencieusement l’horizontalité avec le niveau à bulle avant de serrer les vis.

3-    Mesurez la distance entre le plafond et le bas du rail, puis reportez cette mesure sur les 2 barres d’attache.

4-    Pliez les barres d’attache à cet endroit à l’aide d’un étau.

5-    Repérez les points de fixation des 2 barres avec un crayon.

6-    Percez les trous et chevillez.

7-    Retirez les vis de chaque côté de l’extrémité du rail puis fixez les 2 barres d’attache sur le rail et au plafond.

8-    Vérifiez l’alignement en faisant coulisser le chariot.

Fixation du moteur sur le rail

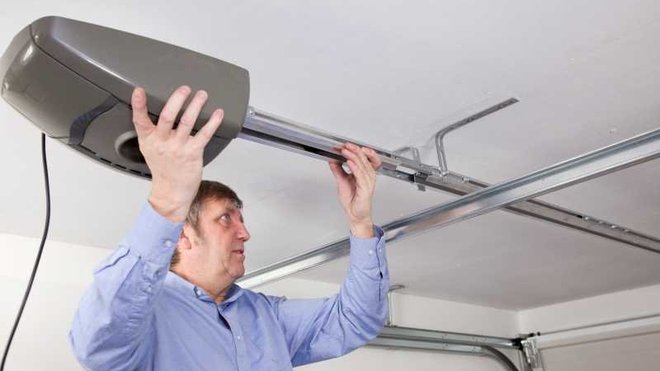

1-    Positionnez le rail moteur sur le rail principal. Pré-serrez les 4 vis sans les bloquer tout en contrôlant l’alignement des 2 éléments de rail.

2-    Vérifiez le bon coulissement du chariot (pas d’à-coups ni de résistance mécanique).

Fixation du bras de liaison

1-    Fixez maintenant le bras de liaison sur le chariot avec l’axe d’assemblage et le clip de butée.

2-    A son tour, fixez le bras de liaison sur l’attache porte/bras de liaison avec l’axe d’assemblage et le clip de butée.

Réglage des butées d’ouverture et de fermeture

1-    Déverrouillez le chariot. Ouvrez complètement la porte.

2-    Positionnez la butée d’ouverture et vissez-la.

3-    Fermez complètement la porte de garage.

4-    Positionnez la butée de fermeture et vissez-la.

5-    Verrouillez le chariot.

Raccordement électrique

1-    Vissez l’ampoule, puis reclipsez la grille de protection.

2-    Branchez la prise de courant à votre installation électrique. La prise de courant doit être protégée selon les normes électriques en vigueur.

Raccordement et paramétrage du moteur

1-    Appuyez sur le bouton de réglage, puis actionnez le bouton de vitesse jusqu’à ce que la chaîne atteigne le chariot.

2-    Réenclenchez le bouton de réglage : le voyant s’éteint.

Paramétrage de la télécommande

Vous allez mémoriser une touche de la télécommande pour commander le moteur :

1-    Appuyez 3 secondes sur le bouton de réglage. Le voyant de réglage s’allume.

2-    Puis appuyez sur la touche de la télécommande à mémoriser jusqu’à ce que le voyant de réglage clignote.

3-    Relâchez la touche de la télécommande ; elle est mémorisée ! le voyant de réglage s’éteint.

Votre porte de garage est automatisée pour un plus grand confort au quotidien.
