Motoriser un portail battant

Quoi de plus pratique qu’un portail électrique solaire sans fil ? En 36 étapes illustrées, apprenez à motoriser un portail battant afin d’aller et venir sans contraintes.

Après motorisation, le portail s'ouvre et se ferme d'un simple coup de clic.
Afficher la galerie
Après motorisation, le portail s'ouvre et se ferme d'un simple coup de clic.
©Michel Balic

Toute maison confortable exige d’avoir un portail électrique. En effet, un simple "clic" suffit pour l'ouvrir et fermer sans descendre de voiture, ni stationner sur la chaussée, ni courir depuis la maison pour ouvrir aux invités... Que de temps gagné à chaque fois !

Mais, motoriser un portail battant pour le rendre électrique peut sembler périlleux de prime abord. En suivant les 36 étapes illustrées de ce pas à pas, vous saurez le faire vous-même. Quelle satisfaction, et quelle économie !

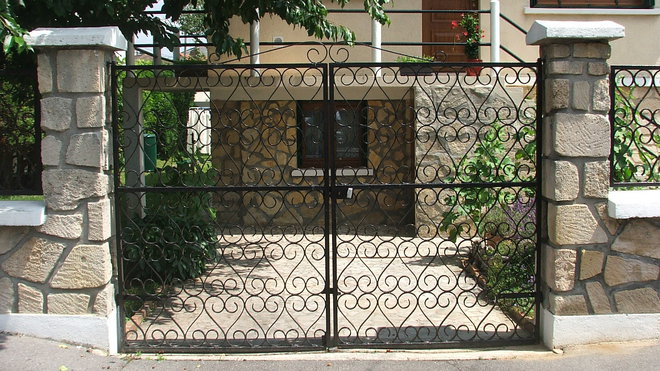

Pour ouvrir le portail il fallait avant descendre de voiture et affronter la météo pas toujours clémente.
Afficher la galerie
Pour ouvrir le portail il fallait avant descendre de voiture et affronter la météo pas toujours clémente.
©Michel Balic

Remerciements :

Somfy :   www.somfy.fr
Sika:  http://fra.sika.com/
Sinto: www.sinto.fr
Ocai: www.ocai.fr
Belli : www.bellijardin.com

Spécialement conçu pour motoriser les portails battants, le Motor Portail Pack Evolvia 400 de chez Somfy se pose facilement sur des portails en PVC, en bois, en aluminium ou en acier.
Afficher la galerie
Spécialement conçu pour motoriser les portails battants, le Motor Portail Pack Evolvia 400 de chez Somfy se pose facilement sur des portails en PVC, en bois, en aluminium ou en acier.
©Michel Balic

Le mortier Sikacem Pack se présente sous la forme d’un pré-mélange de liants hydrauliques, charges spéciales et adjuvants spécifiques. Très pratique et auto-lissant, il permet la réalisation de micro béton, mortiers et coulis de couleur grise.
Afficher la galerie
Le mortier Sikacem Pack se présente sous la forme d’un pré-mélange de liants hydrauliques, charges spéciales et adjuvants spécifiques. Très pratique et auto-lissant, il permet la réalisation de micro béton, mortiers et coulis de couleur grise.
©Michel Balic

Etape 1 : Préparer la liaison électrique entre les deux piliers. Dans le cas présent, nous refaisons complètement le passage.
Afficher la galerie
Etape 1 : Préparer la liaison électrique entre les deux piliers. Dans le cas présent, nous refaisons complètement le passage.
©Michel Balic

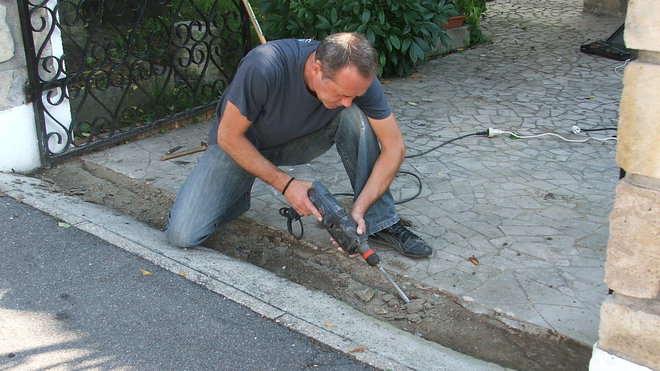

Etape 2 : Retirer l’ancien sol, en béton abîmé, à l’aide d’un burineur.
Afficher la galerie
Etape 2 : Retirer l’ancien sol, en béton abîmé, à l’aide d’un burineur.
©Michel Balic

Etape 3 : Prévoir le passage du câble jusqu’aux moteurs.
Afficher la galerie
Etape 3 : Prévoir le passage du câble jusqu’aux moteurs.
©Michel Balic

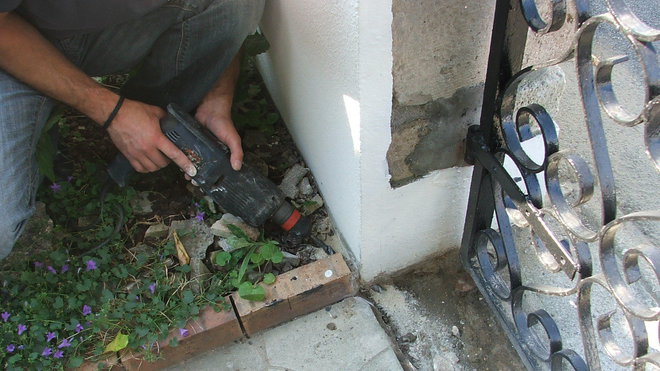

Etape 4 : Passer la gaine de protection électrique dans le pilier.
Afficher la galerie
Etape 4 : Passer la gaine de protection électrique dans le pilier.
©Michel Balic

Etape 5 : Installer une gaine de protection électrique dans la tranchée la plus droite possible, pour faciliter le passage du câble.
Afficher la galerie
Etape 5 : Installer une gaine de protection électrique dans la tranchée la plus droite possible, pour faciliter le passage du câble.
©Michel Balic

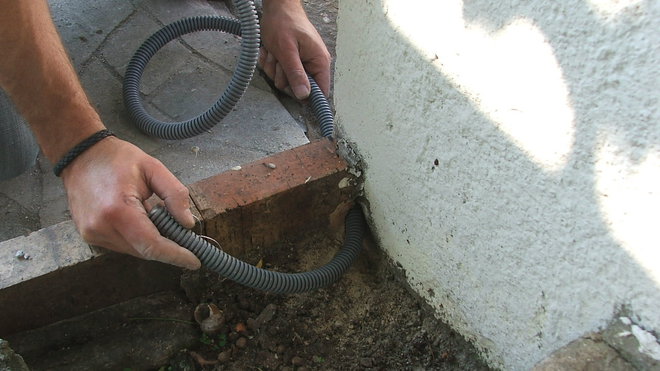

Etape 6 : Passer la gaine de protection électrique dans l’autre pilier.
Afficher la galerie
Etape 6 : Passer la gaine de protection électrique dans l’autre pilier.
©Michel Balic

Etape 7 : La gaine de protection électrique est maintenant en place.
Afficher la galerie
Etape 7 : La gaine de protection électrique est maintenant en place.
©Michel Balic

Etape 8 : Préparation du matériel pour recouvrir la tranchée, ciment, sable, truelle, etc.…
Afficher la galerie
Etape 8 : Préparation du matériel pour recouvrir la tranchée, ciment, sable, truelle, etc.…
©Michel Balic

Etape 9 : Mettre le ciment dans l’auge.
Afficher la galerie
Etape 9 : Mettre le ciment dans l’auge.
©Michel Balic

Etape 10 : Ajouter le sable en quantité égale à celui du ciment.
Afficher la galerie
Etape 10 : Ajouter le sable en quantité égale à celui du ciment.
©Michel Balic

Etape 11 : Verser l’eau et mélanger le tout, afin d’obtenir une préparation ferme et homogène.
Afficher la galerie
Etape 11 : Verser l’eau et mélanger le tout, afin d’obtenir une préparation ferme et homogène.
©Michel Balic

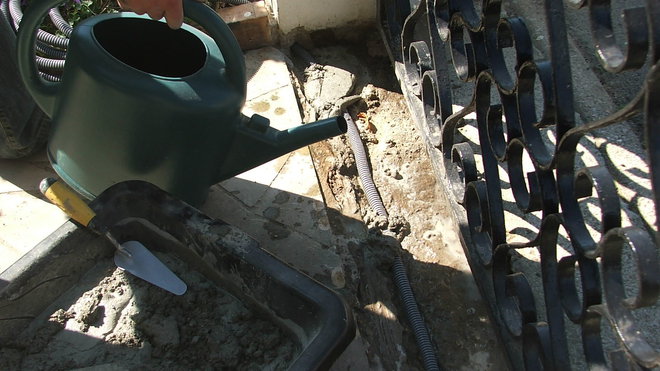

Etape 12 : Humidifier le sol pour une meilleure adhérence du ciment.
Afficher la galerie
Etape 12 : Humidifier le sol pour une meilleure adhérence du ciment.
©Michel Balic

Etape 13 : Recouvrir la tranchée avec la préparation de ciment.
Afficher la galerie
Etape 13 : Recouvrir la tranchée avec la préparation de ciment.
©Michel Balic

Etape 14 : Attention de vérifier avec soin que le portail se ferme bien.
Afficher la galerie
Etape 14 : Attention de vérifier avec soin que le portail se ferme bien.
©Michel Balic

Etape 15 : Lisser le ciment afin d’obtenir la meilleure finition possible, et attendre qu’il sèche.
Afficher la galerie
Etape 15 : Lisser le ciment afin d’obtenir la meilleure finition possible, et attendre qu’il sèche.
©Michel Balic

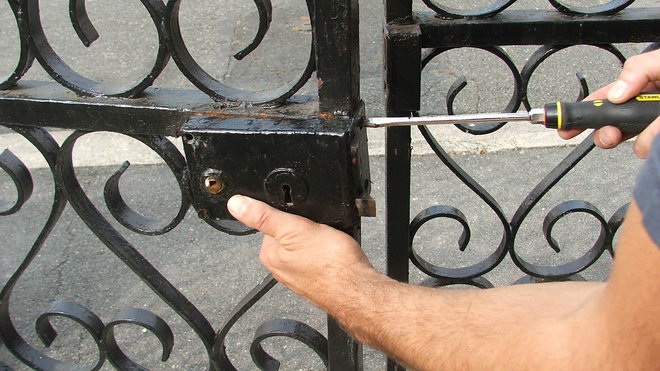

Etape 16 : Si le portail est équipé d’une serrure mécanique ou de butée, les ôter.
Afficher la galerie
Etape 16 : Si le portail est équipé d’une serrure mécanique ou de butée, les ôter.
©Michel Balic

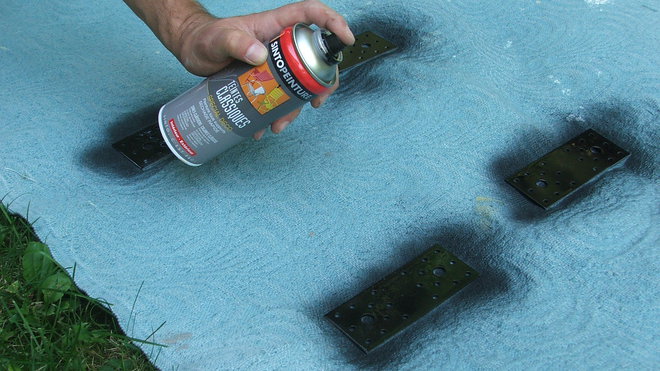

Etape 17 : Le portail n’ayant pas de renfort, nous préparons des contre-plaques pour le maintien du bras sur le vantail.
Afficher la galerie
Etape 17 : Le portail n’ayant pas de renfort, nous préparons des contre-plaques pour le maintien du bras sur le vantail.
©Michel Balic

Etape 18 : Assembler les bras.
Afficher la galerie
Etape 18 : Assembler les bras.
©Michel Balic

Etape 19 : Monter la bague souple et la patte de fixation vantail.
Afficher la galerie
Etape 19 : Monter la bague souple et la patte de fixation vantail.
©Michel Balic

Etape 20 : Mesurer la distance entre le gond et l’angle du pilier (cote A). Le disque de cote indique l’angle d’ouverture maximum, et détermine l’emplacement du moteur sur le pilier.
Afficher la galerie
Etape 20 : Mesurer la distance entre le gond et l’angle du pilier (cote A). Le disque de cote indique l’angle d’ouverture maximum, et détermine l’emplacement du moteur sur le pilier.
©Michel Balic

Etape 21 : En fonction de la position de la fixation de la patte du vantail, déterminer le positionnement horizontal du moteur sur le pilier, à l’aide d’un niveau à bulle.
Afficher la galerie
Etape 21 : En fonction de la position de la fixation de la patte du vantail, déterminer le positionnement horizontal du moteur sur le pilier, à l’aide d’un niveau à bulle.
©Michel Balic

Etape 22 : Tracer l’axe horizontal sur le pilier à l’aide d’un niveau à bulle.
Afficher la galerie
Etape 22 : Tracer l’axe horizontal sur le pilier à l’aide d’un niveau à bulle.
©Michel Balic

Etape 23 : Reporter la cote verticale donnée par le disque de cote et tracer le report de cote, d’après le disque.
Afficher la galerie
Etape 23 : Reporter la cote verticale donnée par le disque de cote et tracer le report de cote, d’après le disque.
©Michel Balic

Etape 24 : Positionner le gabarit de perçage. Marquer les trous de perçage.
Afficher la galerie
Etape 24 : Positionner le gabarit de perçage. Marquer les trous de perçage.
©Michel Balic

Etape 25 : Percer les trous en fonction des fixations choisies.
Afficher la galerie
Etape 25 : Percer les trous en fonction des fixations choisies.
©Michel Balic

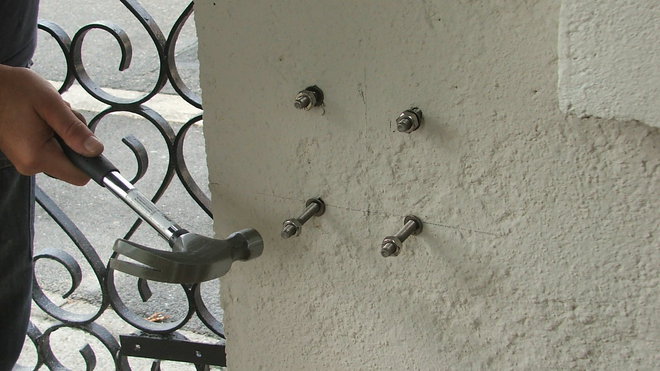

Etape 26 : Choisir une visserie adaptée au matériau du pilier. Dans le cas présent, nous utilisons des goujons. Laisser un écrou et une rondelle sur les goujons du bas sans les visser complètement, pour faciliter la pose du moteur.
Afficher la galerie
Etape 26 : Choisir une visserie adaptée au matériau du pilier. Dans le cas présent, nous utilisons des goujons. Laisser un écrou et une rondelle sur les goujons du bas sans les visser complètement, pour faciliter la pose du moteur.
©Michel Balic

Etape 27 : Poser le moteur sur les goujons du bas et le fixer sur le pilier, de niveau.
Afficher la galerie
Etape 27 : Poser le moteur sur les goujons du bas et le fixer sur le pilier, de niveau.
©Michel Balic

Etape 28 : Portail fermé, déplier entièrement le bras (les deux flèches doivent être alignées).
Afficher la galerie
Etape 28 : Portail fermé, déplier entièrement le bras (les deux flèches doivent être alignées).
©Michel Balic

Etape 29 : Fixer le bras sur le vantail. Dans notre cas en utilisant les contre-plaques.
Afficher la galerie
Etape 29 : Fixer le bras sur le vantail. Dans notre cas en utilisant les contre-plaques.
©Michel Balic

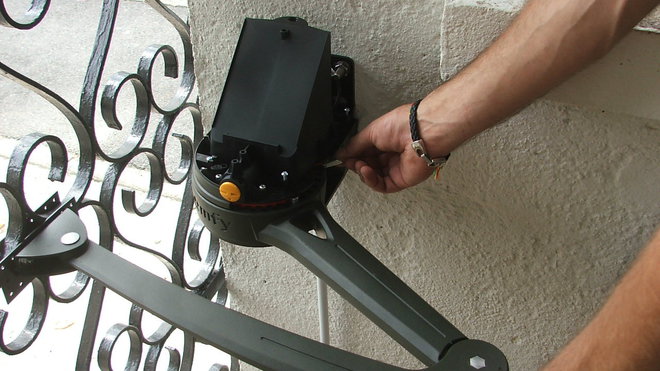

Etape 30 : Régler les butées d’ouverture internes de chaque moteur (éviter les butées d’ouverture au sol).
Afficher la galerie
Etape 30 : Régler les butées d’ouverture internes de chaque moteur (éviter les butées d’ouverture au sol).
©Michel Balic

Etape 31 : Installer le panneau solaire. Il doit être orienté pour une exposition directe au soleil. L’angle d’inclinaison dépend de la localisation géographique de l’installation (se référer à la notice).
Afficher la galerie
Etape 31 : Installer le panneau solaire. Il doit être orienté pour une exposition directe au soleil. L’angle d’inclinaison dépend de la localisation géographique de l’installation (se référer à la notice).
©Michel Balic

Etape 32 : Fixer le boîtier des batteries à l’endroit souhaité.
Afficher la galerie
Etape 32 : Fixer le boîtier des batteries à l’endroit souhaité.
©Michel Balic

Etape 33 : Fixer les deux batteries dans le boîtier. Effectuer le raccordement des batteries et du panneau solaire.
Afficher la galerie
Etape 33 : Fixer les deux batteries dans le boîtier. Effectuer le raccordement des batteries et du panneau solaire.
©Michel Balic

Etape 34 : Passer le câble dans la gaine.
Afficher la galerie
Etape 34 : Passer le câble dans la gaine.
©Michel Balic

Etape 35 : Raccorder les deux moteurs et la batterie du panneau solaire à l’électronique.
Afficher la galerie
Etape 35 : Raccorder les deux moteurs et la batterie du panneau solaire à l’électronique.
©Michel Balic

Etape 36 : Refermer le capot du moteur.
Afficher la galerie
Etape 36 : Refermer le capot du moteur.
©Michel Balic

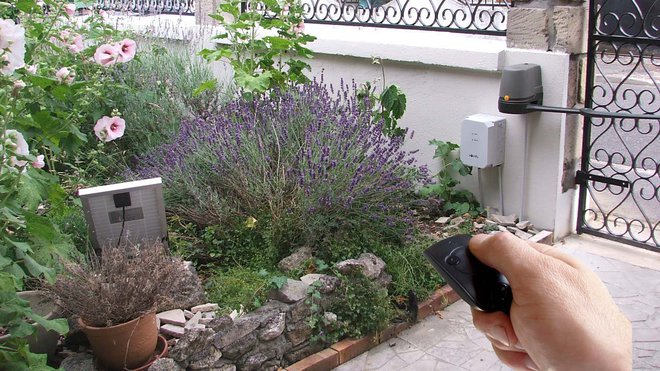

Etape 37 : Avec une télécommande, réaliser 2 cycles (ouverture/fermeture) pour la mise en place des réglages automatiques. Le portail est prêt à fonctionner.
Afficher la galerie
Etape 37 : Avec une télécommande, réaliser 2 cycles (ouverture/fermeture) pour la mise en place des réglages automatiques. Le portail est prêt à fonctionner.
©Michel Balic

Article publié le 11 septembre 2013
