Quoi de plus pratique qu’un portail électrique solaire sans fil ? En 36 étapes illustrées, apprenez à motoriser un portail battant afin d’aller et venir sans contraintes.

Photo : 4 / 42

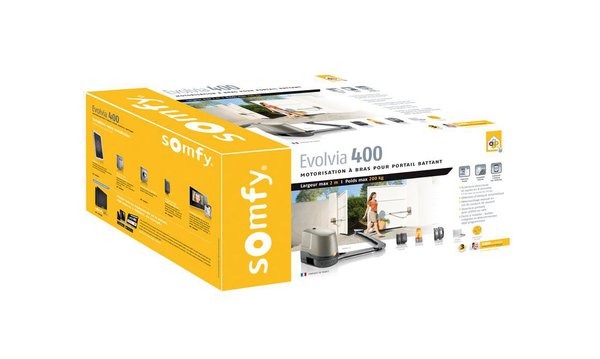

Spécialement conçu pour motoriser les portails battants, le Motor Portail Pack Evolvia 400 de chez Somfy se pose facilement sur des portails en PVC, en bois, en aluminium ou en acier.

Spécialement conçu pour motoriser les portails battants, le Motor Portail Pack Evolvia 400 de chez Somfy se pose facilement sur des portails en PVC, en bois, en aluminium ou en acier.

©Michel Balic
  • Après motorisation, le portail s'ouvre et se ferme d'un simple coup de clic.
  • Avant: un simple portail en fer forgé.
  • Pour ouvrir le portail il fallait avant descendre de voiture et affronter la météo pas toujours clémente.
  • Spécialement conçu pour motoriser les portails battants, le Motor Portail Pack Evolvia 400 de chez Somfy se pose facilement sur des portails en PVC, en bois, en aluminium ou en acier.
  • Le mortier Sikacem Pack se présente sous la forme d’un pré-mélange de liants hydrauliques, charges spéciales et adjuvants spécifiques. Très pratique et auto-lissant, il permet la réalisation de micro béton, mortiers et coulis de couleur grise.
  • Etape 1 : Préparer la liaison électrique entre les deux piliers. Dans le cas présent, nous refaisons complètement le passage.
  • Etape 2 : Retirer l’ancien sol, en béton abîmé, à l’aide d’un burineur.
  • Etape 3 : Prévoir le passage du câble jusqu’aux moteurs.
  • Etape 4 : Passer la gaine de protection électrique dans le pilier.
  • Etape 5 : Installer une gaine de protection électrique dans la tranchée la plus droite possible, pour faciliter le passage du câble.
  • Etape 6 : Passer la gaine de protection électrique dans l’autre pilier.
  • Etape 7 : La gaine de protection électrique est maintenant en place.
  • Etape 8 : Préparation du matériel pour recouvrir la tranchée, ciment, sable, truelle, etc.…
  • Etape 9 : Mettre le ciment dans l’auge.
  • Etape 10 : Ajouter le sable en quantité égale à celui du ciment.
  • Etape 11 : Verser l’eau et mélanger le tout, afin d’obtenir une préparation ferme et homogène.
  • Etape 12 : Humidifier le sol pour une meilleure adhérence du ciment.
  • Etape 13 : Recouvrir la tranchée avec la préparation de ciment.
  • Etape 14 : Attention de vérifier avec soin que le portail se ferme bien.
  • Etape 15 : Lisser le ciment afin d’obtenir la meilleure finition possible, et attendre qu’il sèche.
  • Etape 16 : Si le portail est équipé d’une serrure mécanique ou de butée, les ôter.
  • Etape 17 : Le portail n’ayant pas de renfort, nous préparons des contre-plaques pour le maintien du bras sur le vantail.
  • Etape 18 : Assembler les bras.
  • Etape 19 : Monter la bague souple et la patte de fixation vantail.
  • Etape 20 : Mesurer la distance entre le gond et l’angle du pilier (cote A). Le disque de cote indique l’angle d’ouverture maximum, et détermine l’emplacement du moteur sur le pilier.
  • Etape 21 : En fonction de la position de la fixation de la patte du vantail, déterminer le positionnement horizontal du moteur sur le pilier, à l’aide d’un niveau à bulle.
  • Etape 22 : Tracer l’axe horizontal sur le pilier à l’aide d’un niveau à bulle.
  • Etape 23 : Reporter la cote verticale donnée par le disque de cote et tracer le report de cote, d’après le disque.
  • Etape 24 : Positionner le gabarit de perçage. Marquer les trous de perçage.
  • Etape 25 : Percer les trous en fonction des fixations choisies.
  • Etape 26 : Choisir une visserie adaptée au matériau du pilier. Dans le cas présent, nous utilisons des goujons. Laisser un écrou et une rondelle sur les goujons du bas sans les visser complètement, pour faciliter la pose du moteur.
  • Etape 27 : Poser le moteur sur les goujons du bas et le fixer sur le pilier, de niveau.
  • Etape 28 : Portail fermé, déplier entièrement le bras (les deux flèches doivent être alignées).
  • Etape 29 : Fixer le bras sur le vantail. Dans notre cas en utilisant les contre-plaques.
  • Etape 30 : Régler les butées d’ouverture internes de chaque moteur (éviter les butées d’ouverture au sol).
  • Etape 31 : Installer le panneau solaire. Il doit être orienté pour une exposition directe au soleil. L’angle d’inclinaison dépend de la localisation géographique de l’installation (se référer à la notice).
  • Etape 32 : Fixer le boîtier des batteries à l’endroit souhaité.
  • Etape 33 : Fixer les deux batteries dans le boîtier. Effectuer le raccordement des batteries et du panneau solaire.
  • Etape 34 : Passer le câble dans la gaine.
  • Etape 35 : Raccorder les deux moteurs et la batterie du panneau solaire à l’électronique.
  • Etape 36 : Refermer le capot du moteur.
  • Etape 37 : Avec une télécommande, réaliser 2 cycles (ouverture/fermeture) pour la mise en place des réglages automatiques. Le portail est prêt à fonctionner.
