Changer un interrupteur va-et-vient

Plus qu’indispensable dans un couloir, un escalier ou tout simplement dans une grande pièce, un interrupteur va-et-vient permet de commander un point d’éclairage unique, à partir de deux endroits différents et éloignés.

Etape 10 : Enfoncez fermement le bouton de l’interrupteur sur son support.
Afficher la galerie
Etape 10 : Enfoncez fermement le bouton de l’interrupteur sur son support.
©DR
Voir plus : interrupteur, pas à pas

La durée de vie moyenne d’un interrupteur est d’environ 20 ans de manipulation quotidienne. Au-delà, le va-et-vient s’avère parfois usé, voire défectueux  et de micro coupures se créent. Il est alors temps de remplacer le vieux va-et-vient par un va-et-vient neuf, qui vous permettra de continuer de mettre sous tension un ou plusieurs points d'éclairage à partir de plusieurs endroits différents.

Attention : toute intervention sur une installation électrique requiert la plus grande prudence. Vous devez respecter impérativement les procédures de sécurité, en vous protégeant et en coupant le courant comme il se doit.

Avant: l'ancien va-et-vient qui donne des signes d'usure après plus de 20 ans de bons et loyaux services.
Afficher la galerie
Avant: l'ancien va-et-vient qui donne des signes d'usure après plus de 20 ans de bons et loyaux services.
©DR

Remerciements :

Legrand (systèmes installations électriques) www.legrand.fr

Mise en lumière (électricité générale) www.arthelec-electricite.fr

DIP Etanch (mastic acrylique) www.dipetanch.fr

Ocai (outillages) www.ocai.fr

Etape 1 : Dévissez l’ancien interrupteur sur sa façade, usé par le temps et devenu défectueux.
Afficher la galerie
Etape 1 : Dévissez l’ancien interrupteur sur sa façade, usé par le temps et devenu défectueux.
©DR

Etape 2 : Repérez les différents branchements de l’ancien interrupteur ; dans notre cas celui du va-et-vient, vous devez avoir trois fils : une phase et deux fils de même couleur appelés « fils navettes ».
Afficher la galerie
Etape 2 : Repérez les différents branchements de l’ancien interrupteur ; dans notre cas celui du va-et-vient, vous devez avoir trois fils : une phase et deux fils de même couleur appelés « fils navettes ».
©DR

Etape 3 : Dévissez les trois vis serrant les fils électriques sur l’ancien interrupteur. Au préalable et par mesure de précaution, coupez le courant au tableau électrique.
Afficher la galerie
Etape 3 : Dévissez les trois vis serrant les fils électriques sur l’ancien interrupteur. Au préalable et par mesure de précaution, coupez le courant au tableau électrique.
©DR

Etape 4 : Le nouvel interrupteur sera composé de deux parties : l’interrupteur avec le cadre de fixation mural qu’il faudra simplement clipser et l’enjoliveur qui viendra recouvrir l’ensemble.
Afficher la galerie
Etape 4 : Le nouvel interrupteur sera composé de deux parties : l’interrupteur avec le cadre de fixation mural qu’il faudra simplement clipser et l’enjoliveur qui viendra recouvrir l’ensemble.
©DR

Etape 5 : Au dos de l’interrupteur clipsez le fil de phase dans son logement indiqué ; il n’est plus besoin de visser les fils avec les nouveaux modèles d’interrupteur.
Afficher la galerie
Etape 5 : Au dos de l’interrupteur clipsez le fil de phase dans son logement indiqué ; il n’est plus besoin de visser les fils avec les nouveaux modèles d’interrupteur.
©DR

Etape 6 : Enfoncez le premier fil navette dans son logement, et vérifiez bien que le bout de chaque fil soit bien dénudé.
Afficher la galerie
Etape 6 : Enfoncez le premier fil navette dans son logement, et vérifiez bien que le bout de chaque fil soit bien dénudé.
©DR

Etape 7 : Terminez le branchement de l’interrupteur par le dernier fil navette en le plaçant dans sa borne.
Afficher la galerie
Etape 7 : Terminez le branchement de l’interrupteur par le dernier fil navette en le plaçant dans sa borne.
©DR

Etape 8 : Engagez l’interrupteur dans son orifice d’encastrement. Pressez fermement la pièce contre le mur.
Afficher la galerie
Etape 8 : Engagez l’interrupteur dans son orifice d’encastrement. Pressez fermement la pièce contre le mur.
©DR

Etape 9 : Serrez les deux vis aux extrémités gauche et droite de l’interrupteur, jusqu’à ce que la fixation soit parfaite.
Afficher la galerie
Etape 9 : Serrez les deux vis aux extrémités gauche et droite de l’interrupteur, jusqu’à ce que la fixation soit parfaite.
©DR

Etape 10 : Enfoncez fermement le bouton de l’interrupteur sur son support.
Afficher la galerie
Etape 10 : Enfoncez fermement le bouton de l’interrupteur sur son support.
©DR

Etape 11 : Placez le cache ou plus communément appelé : l’enjoliveur. Enfoncez-le fermement jusqu’à ce qu’il soit parfaitement positionné au niveau du mur.
Afficher la galerie
Etape 11 : Placez le cache ou plus communément appelé : l’enjoliveur. Enfoncez-le fermement jusqu’à ce qu’il soit parfaitement positionné au niveau du mur.
©DR

Etape 12 : Appliquez un léger cordon d’enduit mastic acrylique au pourtour du cache de l’interrupteur, puis lissez à l’index légèrement mouillé, afin de parfaire la finition d’ensemble. Ne pas oublier de remettre le courant au tableau électrique.
Afficher la galerie
Etape 12 : Appliquez un léger cordon d’enduit mastic acrylique au pourtour du cache de l’interrupteur, puis lissez à l’index légèrement mouillé, afin de parfaire la finition d’ensemble. Ne pas oublier de remettre le courant au tableau électrique.
©DR

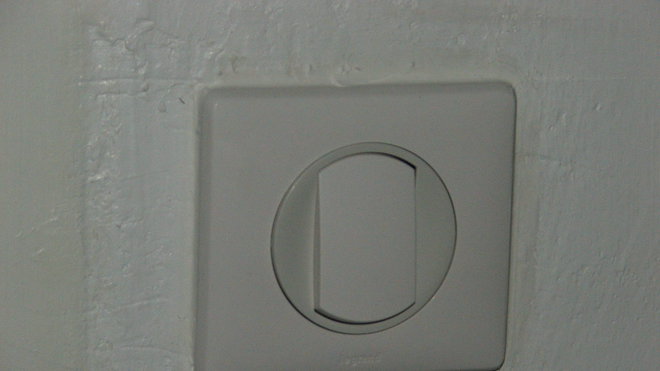

Après 12 étapes, le nouveau va-et-vient est en place.
Afficher la galerie
Après 12 étapes, le nouveau va-et-vient est en place.
©DR

Article publié le 27 juin 2013
