Changer une prise électrique sans terre

Ou comment apprendre à remplacer une prise électrique défectueuse par une autre prise neuve sans terre. Démonstration par ce pas à pas illustré en 10 étapes.

Après: une prise de courant sans terre neuve, parfaitement installée et prête à fonctionner.
Afficher la galerie
Après: une prise de courant sans terre neuve, parfaitement installée et prête à fonctionner.
©Michel Balic

En effet, bien que les nouvelles normes imposent d’avoir l’ensemble des prises électriques reliées à la terre, on trouve encore des prises de courant sans terre, surtout dans de vieilles maisons ou anciens appartements. Dans le cas bien précis si l’ancienne prise est défectueuse, il est possible de la remplacer par une autre prise neuve sans terre.

Toute intervention sur une installation électrique requiert la plus grande prudence. Vous devez respecter impérativement les procédures de sécurité, en vous protégeant et en coupant le courant comme il se doit.

Avant: une ancienne prise de courant sans terre, devenue défectueuse avec les années.
Afficher la galerie
Avant: une ancienne prise de courant sans terre, devenue défectueuse avec les années.
©Michel Balic

Remerciements :

Legrand (systèmes installations électriques) www.legrand.fr

Mise en lumière (électricité générale) www.arthelec-electricite.fr

Ocai (outillages) www.ocai.fr

Métabo (outillages électroportatifs) www.metabo.fr

Etape 1 : Après avoir coupé le courant au tableau électrique, enlevez l’ancienne prise défectueuse, en la désolidarisant du support mural.
Afficher la galerie
Etape 1 : Après avoir coupé le courant au tableau électrique, enlevez l’ancienne prise défectueuse, en la désolidarisant du support mural.
©Michel Balic

Etape 2 : Dévissez les fils de branchement, à savoir la phase et le neutre.
Afficher la galerie
Etape 2 : Dévissez les fils de branchement, à savoir la phase et le neutre.
©Michel Balic

Etape 3 : Préparez la nouvelle prise, en enlevant le capot de protection.
Afficher la galerie
Etape 3 : Préparez la nouvelle prise, en enlevant le capot de protection.
©Michel Balic

Etape 4 : Positionnez la prise sur le mur à l’emplacement des fils d’arrivée, et tracez au crayon à papier le repérage des trous de fixations.
Afficher la galerie
Etape 4 : Positionnez la prise sur le mur à l’emplacement des fils d’arrivée, et tracez au crayon à papier le repérage des trous de fixations.
©Michel Balic

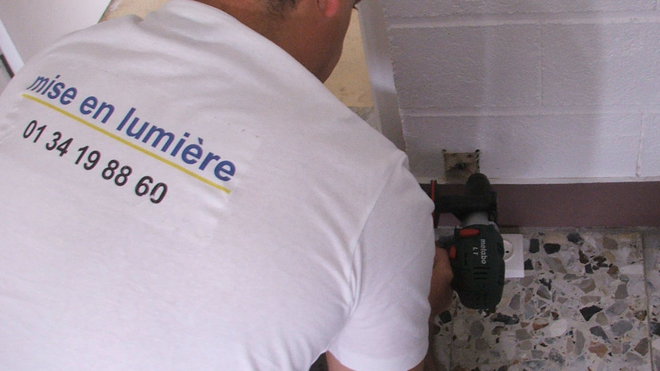

Etape 5 : Percez les 4 trous de la plaque de prise. Utilisez une perceuse à percussion si vous devez percer dans du béton.
Afficher la galerie
Etape 5 : Percez les 4 trous de la plaque de prise. Utilisez une perceuse à percussion si vous devez percer dans du béton.
©Michel Balic

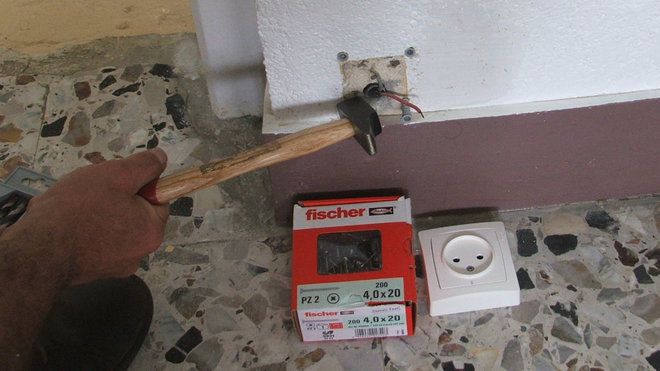

Etape 6 : Enfoncez les chevilles de fixation sur les 4 trous.
Afficher la galerie
Etape 6 : Enfoncez les chevilles de fixation sur les 4 trous.
©Michel Balic

Etape 7 : Vissez la plaque de la prise fermement sur le support mural.
Afficher la galerie
Etape 7 : Vissez la plaque de la prise fermement sur le support mural.
©Michel Balic

Etape 8 : Reliez le fil de phase ; vérifiez si le fil est bien dénudé, sur l’emplacement de sa borne en le vissant.
Afficher la galerie
Etape 8 : Reliez le fil de phase ; vérifiez si le fil est bien dénudé, sur l’emplacement de sa borne en le vissant.
©Michel Balic

Etape 9 : Réalisez la même opération pour le fil du neutre, sur son logement de la prise.
Afficher la galerie
Etape 9 : Réalisez la même opération pour le fil du neutre, sur son logement de la prise.
©Michel Balic

Etape 10 : Placez le capot de protection sur la plaque de la prise en le clipsant fermement.
Afficher la galerie
Etape 10 : Placez le capot de protection sur la plaque de la prise en le clipsant fermement.
©Michel Balic

Article publié le 3 juillet 2013
