Pose d’un hublot lumineux en 12 étapes

Afin d’éclairer une entrée, une cave, une porte extérieure, l’installation d’un hublot lumineux reste la solution de premier choix étant donné son aspect pratique, économique et efficacement étanche.

Efficace, économique et résistant, un hublot lumineux servira à éclairer une entrée, une cave, une porte extérieure, une buanderie, un sous-sol, un garage… les usages sont multiples.
Afficher la galerie
Efficace, économique et résistant, un hublot lumineux servira à éclairer une entrée, une cave, une porte extérieure, une buanderie, un sous-sol, un garage… les usages sont multiples.
©Michel Balic
Voir plus : applique hublot, applique murale, buanderie, cave, Entrée, garage, pas à pas

L’intérêt d’un hublot lumineux est qu’il est réellement facile à installer et redoutablement résistant dans le temps aux divers aléas climatiques. Apprenez, grâce à ce pas à pas illustré, à poser un hublot lumineux en 12 étapes.

Nomelec est une entreprise familiale située en plein cœur de Montmartre, qui intervient dans le domaine de l’électricité, la serrurerie et le contrôle d’accès.
L’enseigne travaille pour des entreprises, collectivités locales et syndics de copropriété.
Le magasin ainsi que les bureaux sont situés au 39 rue des Trois Frères, 75018 Paris.

Pour de plus amples informations :
Nomelec (Electricité Générale)  www.nomelec.fr

Etape 1 : Repérer le passage de la filerie au préalable, ensuite tracer les emplacements des fixations qui tiendront le tube-IRO (isolant rigide ordinaire qui protège les fils et câbles électriques) et percer à l’aide d’une perceuse électroportative.
Afficher la galerie
Etape 1 : Repérer le passage de la filerie au préalable, ensuite tracer les emplacements des fixations qui tiendront le tube-IRO (isolant rigide ordinaire qui protège les fils et câbles électriques) et percer à l’aide d’une perceuse électroportative.
©Michel Balic

Etape 2 : Mise en place de la fixation rilsan, ou collier de serrage, dans les trous à l’aide du marteau.
Afficher la galerie
Etape 2 : Mise en place de la fixation rilsan, ou collier de serrage, dans les trous à l’aide du marteau.
©Michel Balic

​Etape 3 : Démonter la verrine du globe et le panneau réfléchissant pour pouvoir accéder au trou des emplacements des vis, puis visser à l’aide d’une visseuse électroportative.
Afficher la galerie
​Etape 3 : Démonter la verrine du globe et le panneau réfléchissant pour pouvoir accéder au trou des emplacements des vis, puis visser à l’aide d’une visseuse électroportative.
©Michel Balic

Etape 4 : Placer la boite de dérivation et la fixer soigneusement.
Afficher la galerie
Etape 4 : Placer la boite de dérivation et la fixer soigneusement.
©Michel Balic

Etape 5 : Placer l’interrupteur entre 0,90 et 1m30 de hauteur et le fixer.
Afficher la galerie
Etape 5 : Placer l’interrupteur entre 0,90 et 1m30 de hauteur et le fixer.
©Michel Balic

Etape 6 : Couper le tube-IRO à la distance souhaitée et placer les rilsans, puis les serrer à l’aide d’une pince à rilsan.
Afficher la galerie
Etape 6 : Couper le tube-IRO à la distance souhaitée et placer les rilsans, puis les serrer à l’aide d’une pince à rilsan.
©Michel Balic

Etape 7 : Passer le câble dans le tube-IRO.
Afficher la galerie
Etape 7 : Passer le câble dans le tube-IRO.
©Michel Balic

Etape 8 : Amener le câble jusqu’à la boite de dérivation.
Afficher la galerie
Etape 8 : Amener le câble jusqu’à la boite de dérivation.
©Michel Balic

Etape 9 : Démonter la douille, puis câbler phase et neutre sur les borniers de la douille et remettre le panneau réfléchissant.
Afficher la galerie
Etape 9 : Démonter la douille, puis câbler phase et neutre sur les borniers de la douille et remettre le panneau réfléchissant.
©Michel Balic

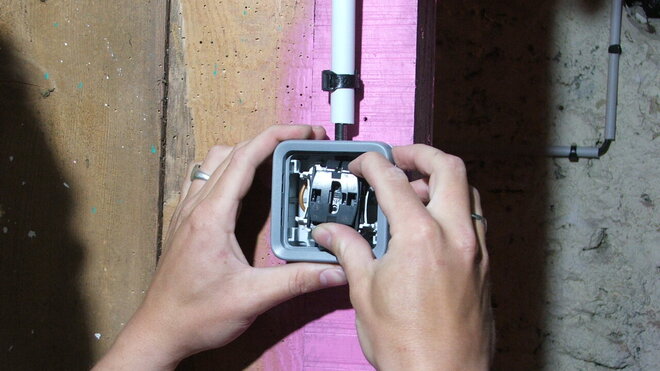

Etape 10 : Dénuder le câble et câbler la phase et le retour lampe sur l’interrupteur.
Afficher la galerie
Etape 10 : Dénuder le câble et câbler la phase et le retour lampe sur l’interrupteur.
©Michel Balic

Etape 11 : Raccorder tous les câbles dans la boite de dérivation : la phase de l’alimentation sur la phase du bouton, le neutre sur le neutre de la douille, le retour lampe sur la phase de la douille, et la terre sur la terre.
Afficher la galerie
Etape 11 : Raccorder tous les câbles dans la boite de dérivation : la phase de l’alimentation sur la phase du bouton, le neutre sur le neutre de la douille, le retour lampe sur la phase de la douille, et la terre sur la terre.
©Michel Balic

Etape 12 : Finaliser le raccordement sur l’alimentation existante, et bien serrer les dominos.
Afficher la galerie
Etape 12 : Finaliser le raccordement sur l’alimentation existante, et bien serrer les dominos.
©Michel Balic

Article publié le 16 mai 2022
