La brasure tendre en étapes

La brasure tendre est une opération utilisée en plomberie qui consiste à assembler deux pièces de métal (cuivre dans le cas de la plomberie) au moyen d’un métal d’apport, dont la température de fusion est inférieure à celle des pièces.

Etape 1. La mise en situation des pièces à assembler.
Afficher la galerie
Etape 1. La mise en situation des pièces à assembler.
©Centre d'Informations sur le Cuivre
Voir plus : cuivre

En plomberie on différencie deux types de brasage : le brasage tendre et le brasage fort.

La brasure tendre, ou encore appelée soudure à l’étain (symbole chimique : sn) est la plus simple à mettre en œuvre. Elle permet de réaliser tous les assemblages soudés, tel que : cuivre/cuivre ainsi que laiton/cuivre. Le métal d’apport sera à base d’étain, puis chauffé et rendu liquide. Il pénétrera par capillarité entre deux surfaces à assembler. Une fois refroidi, il assure le maintien ainsi que, et surtout, l’étanchéité de l’ensemble de l’assemblage.

Etape 2. Les outils nécessaires pour une bonne réalisation.
Afficher la galerie
Etape 2. Les outils nécessaires pour une bonne réalisation.
©Centre d'Informations sur le Cuivre

Remerciements :

(Centre d’informations sur le cuivre)  www.cuivre.org/index-0000.htm

Virax (outillage plomberie) www.virax.com

Rothemberger (outillage plomberie) www.rothenberger.com

Weldteam (outillage soudure) www.weldteam.com

GEB (consommables soudure)  www.geb.fr

Etape 3. Pour commencer, nettoyez les parties mâles et femelles à l’aide d’un tampon abrasif. Attention, les tubes doivent être bien ajustés. Eliminez les bavures si nécessaire.
Afficher la galerie
Etape 3. Pour commencer, nettoyez les parties mâles et femelles à l’aide d’un tampon abrasif. Attention, les tubes doivent être bien ajustés. Eliminez les bavures si nécessaire.
©Centre d'Informations sur le Cuivre

Etape 4. Puis enduire la partie mâle de pâte décapante, et emboitez les pièces. Il faut utiliser le bon décapant adapté à la brasure.
Afficher la galerie
Etape 4. Puis enduire la partie mâle de pâte décapante, et emboitez les pièces. Il faut utiliser le bon décapant adapté à la brasure.
©Centre d'Informations sur le Cuivre

Etape 5. Ensuite, chauffez toute la longueur de l’emboîture ; la soudure doit fondre par contact sur le cuivre. Attention à ne pas trop chauffer, sinon le cuivre s’oxyde et l’étain n’adhère pas. Puis retirer le chalumeau.
Afficher la galerie
Etape 5. Ensuite, chauffez toute la longueur de l’emboîture ; la soudure doit fondre par contact sur le cuivre. Attention à ne pas trop chauffer, sinon le cuivre s’oxyde et l’étain n’adhère pas. Puis retirer le chalumeau.
©Centre d'Informations sur le Cuivre

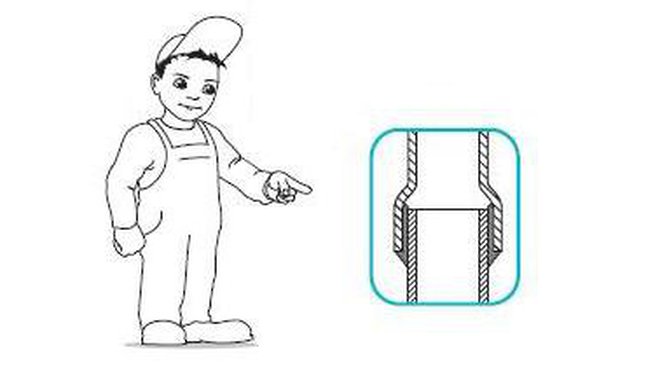

Etape 6. La brasure doit être aspirée dans l’espace formé par l’emboîture et le tube (0,1 à 0,2 mm).
Afficher la galerie
Etape 6. La brasure doit être aspirée dans l’espace formé par l’emboîture et le tube (0,1 à 0,2 mm).
©Centre d'Informations sur le Cuivre

Etape 7. C’est le tube chaud qui doit faire fondre la brasure, et non la flamme du chalumeau.
Afficher la galerie
Etape 7. C’est le tube chaud qui doit faire fondre la brasure, et non la flamme du chalumeau.
©Centre d'Informations sur le Cuivre

Etape 8. Attention à la flamme du chalumeau ; il faut protéger le mur avec un pare-flamme et éloigner les produits inflammables.
Afficher la galerie
Etape 8. Attention à la flamme du chalumeau ; il faut protéger le mur avec un pare-flamme et éloigner les produits inflammables.
©Centre d'Informations sur le Cuivre

Etape 9. Pour finir, essuyez avec un chiffon et laissez refroidir sans bouger l’assemblage (risque de cassure). Avant la mise en service, rincez l’installation. Pour des installations sanitaires, il est impératif de procéder à une désinfection.
Afficher la galerie
Etape 9. Pour finir, essuyez avec un chiffon et laissez refroidir sans bouger l’assemblage (risque de cassure). Avant la mise en service, rincez l’installation. Pour des installations sanitaires, il est impératif de procéder à une désinfection.
©Centre d'Informations sur le Cuivre

Article publié le 20 février 2013
