Changer un robinet de radiateur

Afin de réaliser des économies d’énergie, lors d’un changement de robinet de radiateur, favorisez un robinet de radiateur thermostatique. Suivant les installations, jusqu’à 30% d’économies sont possibles.

Le changement d'un robinet de radiateur pour un modèle thermostatique peut alléger votre facture jusqu'à 30%. Suivez les étapes.
Afficher la galerie
Le changement d'un robinet de radiateur pour un modèle thermostatique peut alléger votre facture jusqu'à 30%. Suivez les étapes.
©Michel Balic

 Suivez les 29 étapes du pas à pas pour remplacer l'ancien robinet de radiateur par un robinet de radiateur pour un modèle thermostatique.

Etape 1 : Avant toute intervention sur votre radiateur, prenez soin de stopper votre production de chaleur, et d’isoler votre circuit de chauffage.
Afficher la galerie
Etape 1 : Avant toute intervention sur votre radiateur, prenez soin de stopper votre production de chaleur, et d’isoler votre circuit de chauffage.
©Michel Balic

Remerciements:

Somatherm (innovation sanitaire et chauffage) http://somatherm.fr/

Ocai (outillages) www.ocai.fr

Geb (produits pour l’étanchéité) www.geb.fr/fr/index.php

Bricorama (GSB) www.bricorama.fr

Etape 2 : Dévissez votre robinet de vidange, afin de vider le radiateur et le circuit.
Afficher la galerie
Etape 2 : Dévissez votre robinet de vidange, afin de vider le radiateur et le circuit.
©Michel Balic

Etape 3 : Dévissez le purgeur d’air pour faciliter la vidange.
Afficher la galerie
Etape 3 : Dévissez le purgeur d’air pour faciliter la vidange.
©Michel Balic

Etape 4 : Dans un récipient, laissez s’écouler l’eau jusqu’à la fin. Ensuite resserrez le robinet de vidange.
Afficher la galerie
Etape 4 : Dans un récipient, laissez s’écouler l’eau jusqu’à la fin. Ensuite resserrez le robinet de vidange.
©Michel Balic

Etape 5 : Dévissez l’écrou du robinet de radiateur côté radiateur, à l’aide d’une clé à molette.
Afficher la galerie
Etape 5 : Dévissez l’écrou du robinet de radiateur côté radiateur, à l’aide d’une clé à molette.
©Michel Balic

Etape 6 : Repoussez l’écrou pour obtenir un jeu nécessaire à la rotation du robinet de radiateur.
Afficher la galerie
Etape 6 : Repoussez l’écrou pour obtenir un jeu nécessaire à la rotation du robinet de radiateur.
©Michel Balic

Etape 7 : Dévissez le robinet de radiateur côté tube, à l’aide d’une clé à molette, en prenant soin de ne pas contraindre le tube.
Afficher la galerie
Etape 7 : Dévissez le robinet de radiateur côté tube, à l’aide d’une clé à molette, en prenant soin de ne pas contraindre le tube.
©Michel Balic

Etape 8 : Le robinet de radiateur doit pouvoir tourner librement.
Afficher la galerie
Etape 8 : Le robinet de radiateur doit pouvoir tourner librement.
©Michel Balic

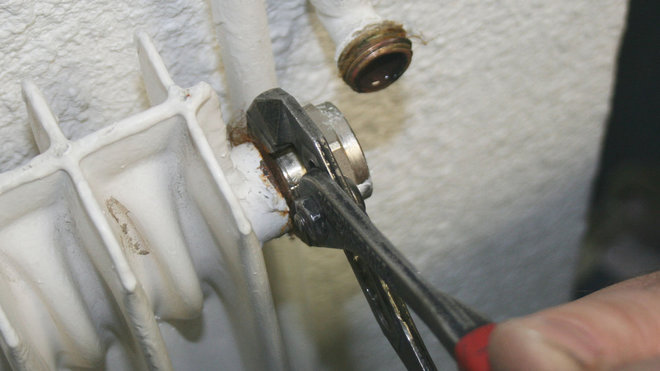

Etape 9 : Dévissez le raccord sphéro conique du radiateur, à l’aide d’une clé plate ou multiprise.
Afficher la galerie
Etape 9 : Dévissez le raccord sphéro conique du radiateur, à l’aide d’une clé plate ou multiprise.
©Michel Balic

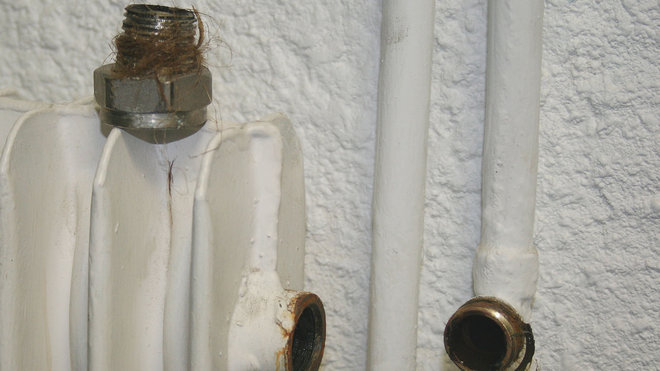

Etape 10 : Les éléments étant démontés, nettoyez l’excédent de filasse ou pâte, avec un chiffon ou une brosse métallique.
Afficher la galerie
Etape 10 : Les éléments étant démontés, nettoyez l’excédent de filasse ou pâte, avec un chiffon ou une brosse métallique.
©Michel Balic

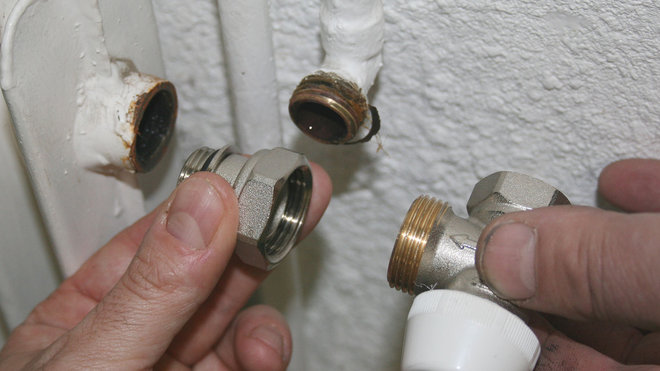

Etape 11 : Positionnez le nouveau corps de robinet thermostatique pour s’assurer que la dimension n’est pas très différente. Le cas échéant, le tube a une petite tolérance pour récupérer.
Afficher la galerie
Etape 11 : Positionnez le nouveau corps de robinet thermostatique pour s’assurer que la dimension n’est pas très différente. Le cas échéant, le tube a une petite tolérance pour récupérer.
©Michel Balic

Etape 12 : Désolidarisez le raccord du corps de robinet pour le fixer sur le radiateur. Celui-ci possède déjà une étanchéité intégrée par joint torique, donc pas besoin de filasse.
Afficher la galerie
Etape 12 : Désolidarisez le raccord du corps de robinet pour le fixer sur le radiateur. Celui-ci possède déjà une étanchéité intégrée par joint torique, donc pas besoin de filasse.
©Michel Balic

Etape 13 : Serrez le raccord à l’aide d’une clé 6 pans, jusqu’à ce que le joint torique soit en compression sur l’épaulement du radiateur.
Afficher la galerie
Etape 13 : Serrez le raccord à l’aide d’une clé 6 pans, jusqu’à ce que le joint torique soit en compression sur l’épaulement du radiateur.
©Michel Balic

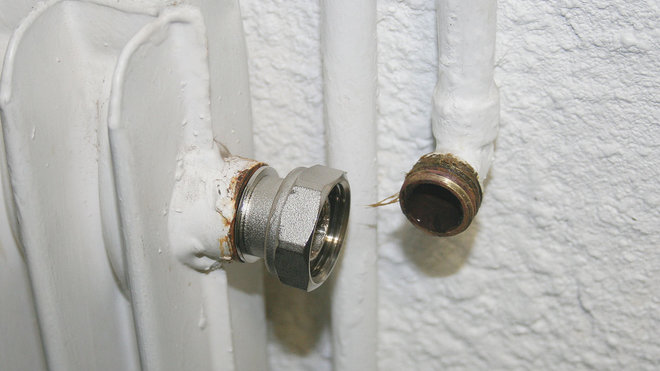

Etape 14 : Le raccord est maintenant en position.
Afficher la galerie
Etape 14 : Le raccord est maintenant en position.
©Michel Balic

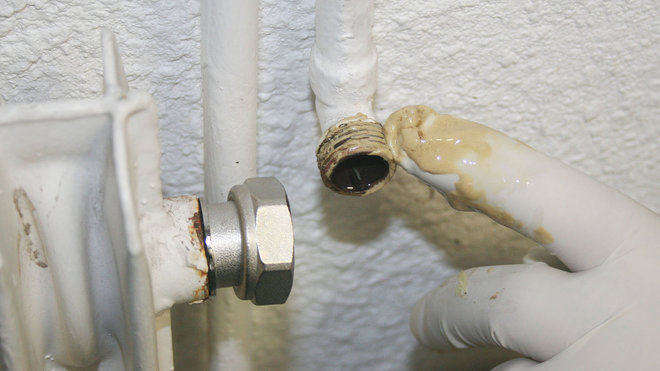

Etape 15 : Badigeonnez le filetage du tube avec une couche de pâte d’étanchéité pour filasse, ou équivalent.
Afficher la galerie
Etape 15 : Badigeonnez le filetage du tube avec une couche de pâte d’étanchéité pour filasse, ou équivalent.
©Michel Balic

Etape 16 : Déroulez sur le filetage une couche de filasse dans le sens des aiguilles d’une montre.
Afficher la galerie
Etape 16 : Déroulez sur le filetage une couche de filasse dans le sens des aiguilles d’une montre.
©Michel Balic

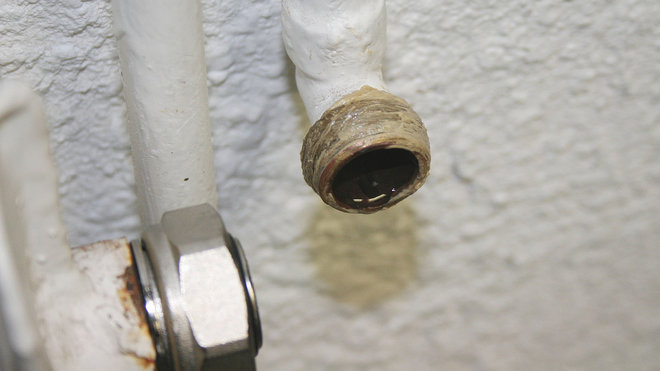

Etape 17 : Badigeonnez une deuxième couche de pâte d’étanchéité sur la filasse. Le tube est prêt à recevoir le corps de robinet.
Afficher la galerie
Etape 17 : Badigeonnez une deuxième couche de pâte d’étanchéité sur la filasse. Le tube est prêt à recevoir le corps de robinet.
©Michel Balic

Etape 18 : Positionnez le corps de robinet sur le filetage du tube, et serrez-le sans qu’il frotte à un obstacle.
Afficher la galerie
Etape 18 : Positionnez le corps de robinet sur le filetage du tube, et serrez-le sans qu’il frotte à un obstacle.
©Michel Balic

Etape 19 : Finissez le serrage à la clé à molette, sans altérer le tube, et en s’assurant que le serrage est suffisant. La filasse doit faire l’étanchéité.
Afficher la galerie
Etape 19 : Finissez le serrage à la clé à molette, sans altérer le tube, et en s’assurant que le serrage est suffisant. La filasse doit faire l’étanchéité.
©Michel Balic

Etape 20 : Positionnez le raccord sur le corps de robinet, et serrez d’abord à la main pour un bon positionnement.
Afficher la galerie
Etape 20 : Positionnez le raccord sur le corps de robinet, et serrez d’abord à la main pour un bon positionnement.
©Michel Balic

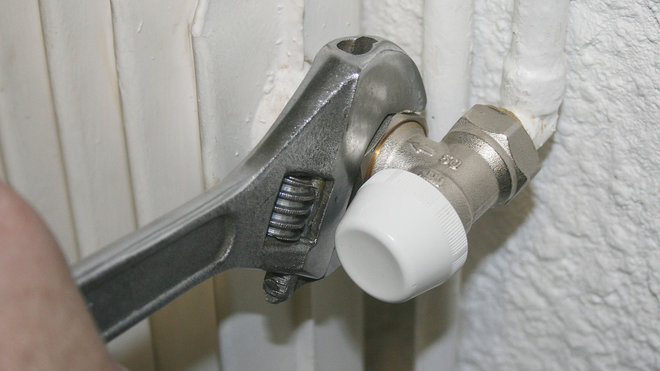

Etape 21 : Finissez le serrage à la clé à molette, l’étanchéité est directement assurée par le raccord.
Afficher la galerie
Etape 21 : Finissez le serrage à la clé à molette, l’étanchéité est directement assurée par le raccord.
©Michel Balic

Etape 22 : Retirez en dévissant le capuchon du robinet de radiateur.
Afficher la galerie
Etape 22 : Retirez en dévissant le capuchon du robinet de radiateur.
©Michel Balic

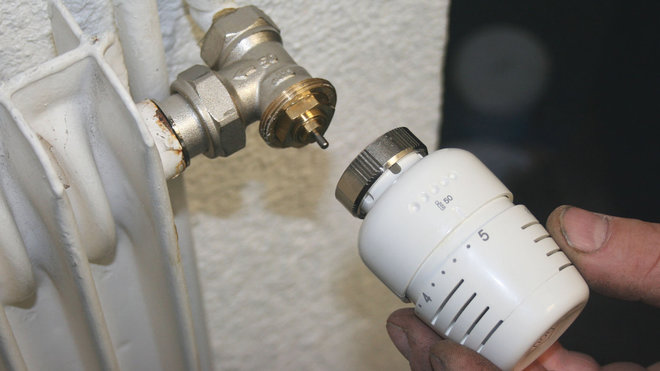

Etape 23 : Mettez d’abord la tête thermostatique sur la position 5, pour ouvrir au maximum le poussoir.
Afficher la galerie
Etape 23 : Mettez d’abord la tête thermostatique sur la position 5, pour ouvrir au maximum le poussoir.
©Michel Balic

Etape 24 : Serrez la tête thermostatique à l’aide de l’écrou à la main, jusqu’à la position finale.
Afficher la galerie
Etape 24 : Serrez la tête thermostatique à l’aide de l’écrou à la main, jusqu’à la position finale.
©Michel Balic

Etape 25 : La robinetterie de radiateur est maintenant installée.
Afficher la galerie
Etape 25 : La robinetterie de radiateur est maintenant installée.
©Michel Balic

Etape 26 : Rouvrir la vanne de remplissage du circuit de chauffage.
Afficher la galerie
Etape 26 : Rouvrir la vanne de remplissage du circuit de chauffage.
©Michel Balic

Etape 27 : Purgez l’air du radiateur, jusqu’à ce qu’un jet d’eau apparaisse, puis resserrez le purgeur.
Afficher la galerie
Etape 27 : Purgez l’air du radiateur, jusqu’à ce qu’un jet d’eau apparaisse, puis resserrez le purgeur.
©Michel Balic

Etape 28 : Contrôlez la montée de la pression de votre circuit, sur le manomètre, jusqu’à obtention de la pression conseillée (en général 1,5 Bar).
Afficher la galerie
Etape 28 : Contrôlez la montée de la pression de votre circuit, sur le manomètre, jusqu’à obtention de la pression conseillée (en général 1,5 Bar).
©Michel Balic

Etape 29 : L’installation est terminée. Réglez la tête thermostatique pour obtenir la température souhaitée dans votre pièce. Un robinet de radiateur thermostatique peut, par rapport à un manuel, faire économiser jusqu’à 30% d’énergie.
Afficher la galerie
Etape 29 : L’installation est terminée. Réglez la tête thermostatique pour obtenir la température souhaitée dans votre pièce. Un robinet de radiateur thermostatique peut, par rapport à un manuel, faire économiser jusqu’à 30% d’énergie.
©Michel Balic

Article publié le 25 avril 2013
