Installer un adoucisseur d’eau chez soi

En 25 étapes illustrées, suivez la méthode pour installer chez vous un adoucisseur d’eau. Merkur, spécialiste du traitement de l'eau depuis plus de 40 ans et offrant la gamme la plus large du marché a développé l’adoucisseur domestique MERCURION G3®.

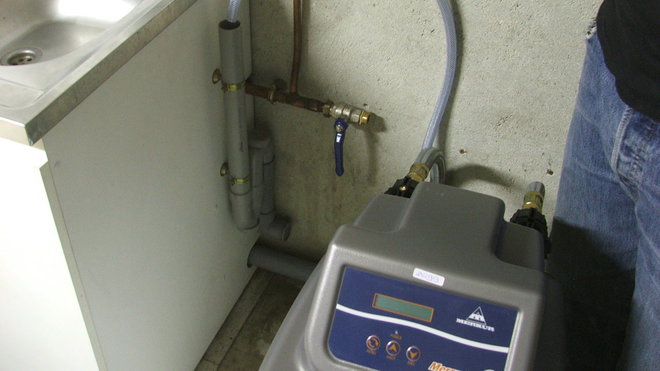

Après : après avoir ouvert l’arrivée d’eau, l’adoucisseur est prêt à fonctionner.

Contrairement aux systèmes de filtration antitartre, l’adoucisseur d’eau MERCURION G3® retire le calcaire et le magnésium de l’eau, responsable de la formation de tartre. Il vous garantit ainsi une eau adoucie et élimine tous les problèmes liés au tartre :

Entartrage des canalisations et des appareils électroménagers (lave-vaisselle, cafetière, chauffe-eau, chaudière se détériorent plus rapidement),

  • Abaissement du rendement calorifique: production d’eau chaude coûteuse,
  • Chasses d’eau, vannes et robinets qui se bloquent et fuitent,
  • Augmentation des dépenses en savons et détergents,
  • Linge rêche et grisaillant et vaisselle ternie,
  • Cheveux ternes et irritations de la peau chez certaines personnes.

Avant : l'adoucisseur d'eau va venir se brancher directement sur l'arrivée d'eau, dans un endroit sec, aéré, à l’abri du gel ou d’une source de chaleur. Prévoyez un emplacement avec une prise électrique à proximité, ainsi qu’une évacuation à l’égout.
Afficher la galerie
Avant : l'adoucisseur d'eau va venir se brancher directement sur l'arrivée d'eau, dans un endroit sec, aéré, à l’abri du gel ou d’une source de chaleur. Prévoyez un emplacement avec une prise électrique à proximité, ainsi qu’une évacuation à l’égout.
©Michel Balic

Intelligent, l’adoucisseur d’eau Mercurion G3® analyse votre consommation d’eau, pour ne régénérer que la quantité de résine qui le nécessite, et non l’intégralité.

Economique, sa consommation d’eau et de sel optimisée à chaque régénération vous permet d’économiser jusqu’à 40% d’eau et de sel.

Simple à entretenir, la saumure nécessaire à la régénération n’est préparée qu’au dernier moment, évitant ainsi un développement de bactéries dans le bac à sel, ainsi que la formation de croûte de sel, générateur de défaut de fonctionnement.

Bien qu’ayant un des plus faibles encombrements du marché (80 cm de haut), il vous garantit une eau adoucie, adaptée à la consommation d’une famille jusqu’à 6 personnes.

Retrouvez l'ensemble des produits et solutions Merkur pour le traitement de l'eau sur le site : www.merkur.fr

Etape 1 : le bypass fourni va permettre d’isoler l’adoucisseur pour les opérations de maintenance ou la mise à l’arrêt. Mettre les joints plats fournis sur les écrous du bypass.
Afficher la galerie
Etape 1 : le bypass fourni va permettre d’isoler l’adoucisseur pour les opérations de maintenance ou la mise à l’arrêt. Mettre les joints plats fournis sur les écrous du bypass.
©Michel Balic

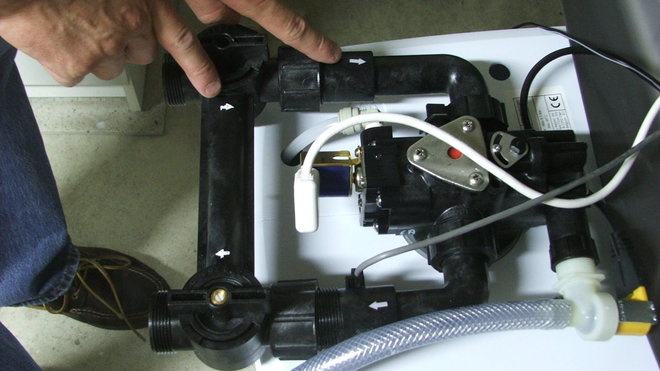

Etape 2 : après avoir enlevé le capot, visser à la main le bypass sur les raccords coudés de l’adoucisseur, en respectant les flèches indiquant le sens de circulation de l’eau : tout d’abord l’arrivée d’eau dure entrant dans l’adoucisseur…
Afficher la galerie
Etape 2 : après avoir enlevé le capot, visser à la main le bypass sur les raccords coudés de l’adoucisseur, en respectant les flèches indiquant le sens de circulation de l’eau : tout d’abord l’arrivée d’eau dure entrant dans l’adoucisseur…
©Michel Balic

Etape 3 : … puis la sortie de l’eau adoucie de l’adoucisseur. Bien serrer à la main les écrous.
Afficher la galerie
Etape 3 : … puis la sortie de l’eau adoucie de l’adoucisseur. Bien serrer à la main les écrous.
©Michel Balic

Etape 4 : visser à la main les écrous de raccordement. Veiller à installer les joints plats.
Afficher la galerie
Etape 4 : visser à la main les écrous de raccordement. Veiller à installer les joints plats.
©Michel Balic

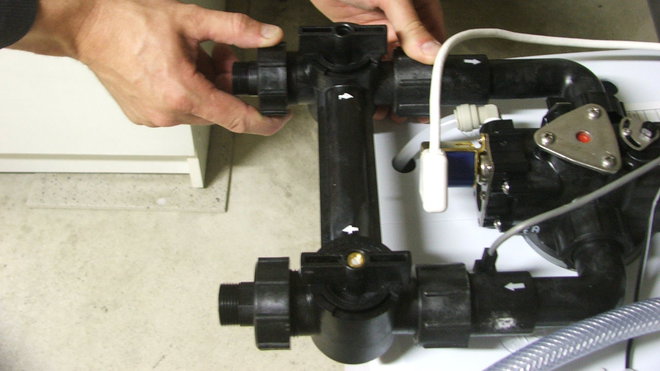

Etape 5 : bien serrer à la main les écrous de raccordement.
Afficher la galerie
Etape 5 : bien serrer à la main les écrous de raccordement.
©Michel Balic

Etape 6 : mettre les joints sur les écrous tournants des raccords flexibles.
Afficher la galerie
Etape 6 : mettre les joints sur les écrous tournants des raccords flexibles.
©Michel Balic

Etape 7 : visser à la main le flexible sur les raccords filetés, côté arrivée d’eau dure…
Afficher la galerie
Etape 7 : visser à la main le flexible sur les raccords filetés, côté arrivée d’eau dure…
©Michel Balic

Etape 8 : … puis côté distribution d’eau adoucie.
Afficher la galerie
Etape 8 : … puis côté distribution d’eau adoucie.
©Michel Balic

Etape 9 : couper l’arrivée d’eau générale, puis ouvrir un robinet d’eau froide dans la maison, de façon à faire baisser la pression dans les tuyaux.
Afficher la galerie
Etape 9 : couper l’arrivée d’eau générale, puis ouvrir un robinet d’eau froide dans la maison, de façon à faire baisser la pression dans les tuyaux.
©Michel Balic

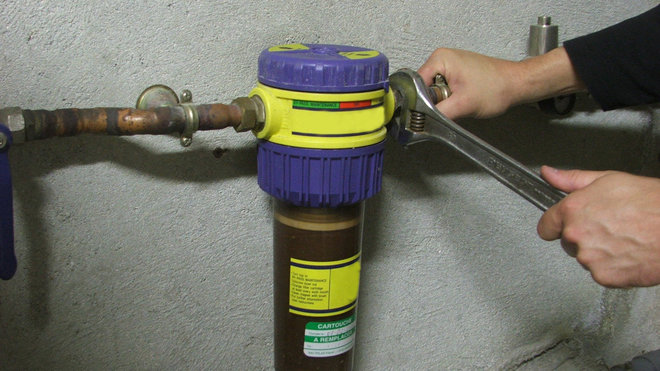

Etape 10 : à l’aide d’une clé, démonter le filtre en place, en dévissant les deux écrous de raccordements.
Afficher la galerie
Etape 10 : à l’aide d’une clé, démonter le filtre en place, en dévissant les deux écrous de raccordements.
©Michel Balic

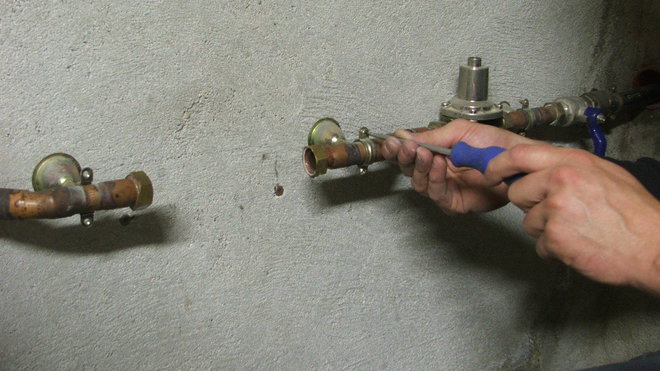

Etape 11 : les raccords flexibles nécessitent des raccords mâles. Il est donc nécessaire de démonter le système qui a permis l’installation de l’ancien filtre. Dévisser le collier de serrage du tuyau en cuivre à l’aide d’un tournevis.
Afficher la galerie
Etape 11 : les raccords flexibles nécessitent des raccords mâles. Il est donc nécessaire de démonter le système qui a permis l’installation de l’ancien filtre. Dévisser le collier de serrage du tuyau en cuivre à l’aide d’un tournevis.
©Michel Balic

Etape 12 : puis, à l’aide d’une clé, dévisser l’écrou au niveau du détendeur d’eau. Ainsi, vous pourrez vous raccorder en lieu et place du tuyau.
Afficher la galerie
Etape 12 : puis, à l’aide d’une clé, dévisser l’écrou au niveau du détendeur d’eau. Ainsi, vous pourrez vous raccorder en lieu et place du tuyau.
©Michel Balic

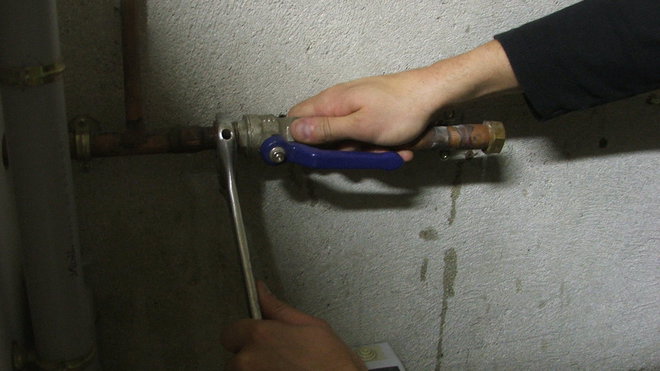

Etape 13 : pour distribuer l’eau adoucie dans la maison, il est également nécessaire de démonter la vanne d’arrêt, à l’aide d’une clé. Cette vanne, ayant des raccords mâles, sera réinstallée après avoir enlevé le tuyau vissé dessus.
Afficher la galerie
Etape 13 : pour distribuer l’eau adoucie dans la maison, il est également nécessaire de démonter la vanne d’arrêt, à l’aide d’une clé. Cette vanne, ayant des raccords mâles, sera réinstallée après avoir enlevé le tuyau vissé dessus.
©Michel Balic

Etape 14 : à l’aide d’une pince coupante, enlever la tige filetée et la rosace en forme de cloche du collier de serrage restant.
Afficher la galerie
Etape 14 : à l’aide d’une pince coupante, enlever la tige filetée et la rosace en forme de cloche du collier de serrage restant.
©Michel Balic

Etape 15 : après avoir démonté le tube restant sur la vanne, nettoyer les filets si nécessaire et remplacer le joint, puis visser la vanne sur le raccord tournant de façon à ce que la poignée puisse être manœuvrée librement, une fois le serrage effectué.
Afficher la galerie
Etape 15 : après avoir démonté le tube restant sur la vanne, nettoyer les filets si nécessaire et remplacer le joint, puis visser la vanne sur le raccord tournant de façon à ce que la poignée puisse être manœuvrée librement, une fois le serrage effectué.
©Michel Balic

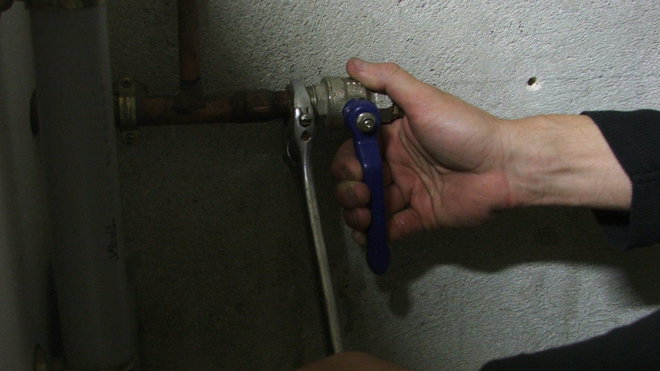

Etape 16 : tout en maintenant la vanne dans sa position définitive, serrer l’écrou à l’aide d’une clé à molette.
Afficher la galerie
Etape 16 : tout en maintenant la vanne dans sa position définitive, serrer l’écrou à l’aide d’une clé à molette.
©Michel Balic

Etape 17 : les eaux de régénération sont évacuées à l’égout par le tuyau d’évacuation. Ce dernier doit être mis en place avec une garde d’air, c’est à dire qu’il ne doit jamais être en contact avec les eaux d’égout. L’eau étant refoulée sous pression, le tuyau d’évacuation peut être placé un peu plus haut que l’adoucisseur.
Afficher la galerie
Etape 17 : les eaux de régénération sont évacuées à l’égout par le tuyau d’évacuation. Ce dernier doit être mis en place avec une garde d’air, c’est à dire qu’il ne doit jamais être en contact avec les eaux d’égout. L’eau étant refoulée sous pression, le tuyau d’évacuation peut être placé un peu plus haut que l’adoucisseur.
©Michel Balic

Etape 18 : raccorder le flexible d’évacuation sur la canalisation, en ayant installé auparavant le joint.
Afficher la galerie
Etape 18 : raccorder le flexible d’évacuation sur la canalisation, en ayant installé auparavant le joint.
©Michel Balic

Etape 19 : serrer à l’aide d’une clé.
Afficher la galerie
Etape 19 : serrer à l’aide d’une clé.
©Michel Balic

Etape 20 : le filtre anti-sédiment doit être placé en amont de l’adoucisseur, en respectant le sens de circulation de l’eau, indiqué par une flèche. L’étanchéité est assurée par un joint. Serrer modérément à l’aide d’une clé.
Afficher la galerie
Etape 20 : le filtre anti-sédiment doit être placé en amont de l’adoucisseur, en respectant le sens de circulation de l’eau, indiqué par une flèche. L’étanchéité est assurée par un joint. Serrer modérément à l’aide d’une clé.
©Michel Balic

Etape 21 : raccorder le flexible d’alimentation au filtre.
Afficher la galerie
Etape 21 : raccorder le flexible d’alimentation au filtre.
©Michel Balic

Etape 22 : resserrer le filtre de bout en bout.
Afficher la galerie
Etape 22 : resserrer le filtre de bout en bout.
©Michel Balic

Etape 23 : l’adoucisseur est livré avec un transformateur. Raccorder la fiche au câble d’alimentation de l’adoucisseur.
Afficher la galerie
Etape 23 : l’adoucisseur est livré avec un transformateur. Raccorder la fiche au câble d’alimentation de l’adoucisseur.
©Michel Balic

Etape 24 : brancher l’adoucisseur sur une prise de courant.
Afficher la galerie
Etape 24 : brancher l’adoucisseur sur une prise de courant.
©Michel Balic

Etape 25 : remplir au trois-quarts le bac à sel avec du sel régénérant.
Afficher la galerie
Etape 25 : remplir au trois-quarts le bac à sel avec du sel régénérant.
©Michel Balic

Article publié le 13 novembre 2013
