Poser un chauffe-eau Vélis en 10 étapes

Equipement indispensable, un chauffe-eau électrique peut permettre des économies non négligeables sur la facture d’eau chaude. Apprenez à poser un chauffe-eau électrique Vélis d’Ariston en 10 étapes illustrées.

Compact, s’installant aussi bien à la verticale qu’à l’horizontale, le chauffe-eau Vélis d'Ariston optimise l’espace. Il est disponible en 66 ou 80 litres, et convient à une famille de 4 personnes. Sa cuve est garantie 5 ans et le reste des pièces 2 ans. Il peut permettre une économie sur la facture d’eau chaude de près de 10%.
Afficher la galerie
Compact, s’installant aussi bien à la verticale qu’à l’horizontale, le chauffe-eau Vélis d'Ariston optimise l’espace. Il est disponible en 66 ou 80 litres, et convient à une famille de 4 personnes. Sa cuve est garantie 5 ans et le reste des pièces 2 ans. Il peut permettre une économie sur la facture d’eau chaude de près de 10%.
©Julia Brechler pour Bricolo Factory
Voir plus : chauffe-eau, chauffe-eau écologique, pas à pas

Pour faire jusqu’à 10% d’économies sur la facture d’eau chaude, pensez à remplacer votre ancien chauffe-eau par un chauffe-eau électrique. Parce qu’il analyse les habitudes de consommation, Vélis d’Ariston est un chauffe-eau dit intelligent. Plusieurs fonctionnalités sont possibles et permettent en outre des économies de près de 10% de facture d’eau chaude. Ces fonctionnalités sont les suivantes : le chauffe-eau effectue des analyses des habitudes de consommation afin de réchauffer uniquement le volume d’eau qui sera utilisé et sa fonction « eco » maintient les deux cuves à 45°C. Vous ne tomberez jamais en panne d’eau chaude.

Votre nouveau chauffe-eau est maintenant installé et prêt à l’usage. A vous les économies !
Afficher la galerie
Votre nouveau chauffe-eau est maintenant installé et prêt à l’usage. A vous les économies !
©Julia Brechler pour Bricolo Factory

Compact, s’installant aussi bien à la verticale qu’à l’horizontale, le chauffe-eau Vélis optimise l’espace. Il est disponible en 66 ou 80 litres, et convient à une famille de 4 personnes. En outre, sa cuve est garantie 5 ans et le reste des pièces 2 ans.

Suivez les 10 étapes illustrées de ce pas à pas pour poser un chauffe-eau en toute simplicité.

Matériels et outils nécessaires :

  • Un chauffe-eau électrique Vélis d'Ariston
  • Un kit de raccordement avec groupe de sécurité EN1487
  • Un système de vidage (évacuation 32 mm)
  • Un mitigeur thermostatique eau chaude
  • Un raccord diélectrique / raccords isolants
  • Un flexible de raccordement
  • Une tige filetée m10, rondelles métalliques
  • Un ruban d’étanchéité
  • Un raccord à olives
  • Des vis/ tire-fonds et chevilles
  • Un perforateur
  • Une clé à molette
  • Un tournevis
  • Un niveau à bulle
  • Un mètre
  • Un marteau
  • Une échelle

Attention, notez bien que le chauffe-eau doit être en circuit spécialisé sur son propre disjoncteur: disjoncteur 10A protégé par un disjoncteur différentiel 30mA et, ligne rigide section 2,5mm2 min. Le chauffe-eau ne doit donc pas être raccordé sur un contacteur jour/nuit.

Partenaire : Ariston
www.ariston.com/fr/VELIS

Etape 1: Dans un premier temps, repérez la hauteur de fixation du chauffe-eau à l’aide du mètre. Avec le niveau à bulle, faites coïncider la bulle au centre de l’entre-axe, pour assurer une pose du chauffe-eau parfaitement verticale.
Afficher la galerie
Etape 1: Dans un premier temps, repérez la hauteur de fixation du chauffe-eau à l’aide du mètre. Avec le niveau à bulle, faites coïncider la bulle au centre de l’entre-axe, pour assurer une pose du chauffe-eau parfaitement verticale.
©Julia Brechler pour Bricolo Factory

Etape 2 : Puis, mesurez l'écartement des deux points de fixation sur le chauffe-eau et reportez la mesure sur le mur. Tirez un trait entre les deux points, et vérifiez l’horizontalité à l’aide du niveau à bulle.
Afficher la galerie
Etape 2 : Puis, mesurez l'écartement des deux points de fixation sur le chauffe-eau et reportez la mesure sur le mur. Tirez un trait entre les deux points, et vérifiez l’horizontalité à l’aide du niveau à bulle.
©Julia Brechler pour Bricolo Factory

Etape 3 Percez et chevillez en fonction de la nature du support et de la longueur nécessaire de vissage. Vissez les fixations (en général fournies avec le chauffe-eau) à l'aide de tire-fonds.
Afficher la galerie
Etape 3 Percez et chevillez en fonction de la nature du support et de la longueur nécessaire de vissage. Vissez les fixations (en général fournies avec le chauffe-eau) à l'aide de tire-fonds.
©Julia Brechler pour Bricolo Factory

Etape 4: Placez le chauffe-eau. Puis, après avoir enlevé le capot, reliez le fil de terre en vissant sur la borne dédiée ; et remontez le capot ensuite.
Afficher la galerie
Etape 4: Placez le chauffe-eau. Puis, après avoir enlevé le capot, reliez le fil de terre en vissant sur la borne dédiée ; et remontez le capot ensuite.
©Julia Brechler pour Bricolo Factory

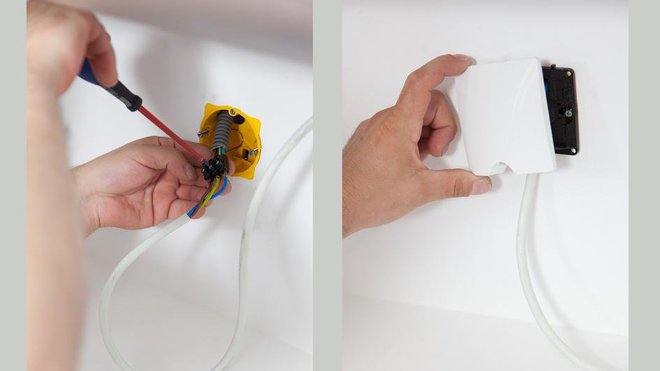

Etape 5: Connectez la terre, le neutre et la phase au circuit, puis terminez en fixant les caches de protection.
Afficher la galerie
Etape 5: Connectez la terre, le neutre et la phase au circuit, puis terminez en fixant les caches de protection.
©Julia Brechler pour Bricolo Factory

Etape 6: Posez alors un ruban d'étanchéité sur le tube d'entrée d’eau froide (généralement symbolisé par une bague bleue). Puis lissez avec le doigt ; le ruban doit prendre la forme des rainures. Ensuite, vissez le raccord isolant.
Afficher la galerie
Etape 6: Posez alors un ruban d'étanchéité sur le tube d'entrée d’eau froide (généralement symbolisé par une bague bleue). Puis lissez avec le doigt ; le ruban doit prendre la forme des rainures. Ensuite, vissez le raccord isolant.
©Julia Brechler pour Bricolo Factory

Etape 7 : Installez le groupe de sécurité (il permet de vidanger le chauffe-eau, de couper l’alimentation d’eau et il contrôle la pression à l’intérieur de l’appareil en le vidangeant au goutte à goutte lorsque la pression est trop forte.). Puis serrez jusqu'à blocage avec une clef plate, sans forcer.
Afficher la galerie
Etape 7 : Installez le groupe de sécurité (il permet de vidanger le chauffe-eau, de couper l’alimentation d’eau et il contrôle la pression à l’intérieur de l’appareil en le vidangeant au goutte à goutte lorsque la pression est trop forte.). Puis serrez jusqu'à blocage avec une clef plate, sans forcer.
©Julia Brechler pour Bricolo Factory

Etape 8: Vissez le siphon sous le groupe de sécurité (ce dernier permet l’évacuation de l’eau lors de la vidange ou de la régulation de pression du chauffe-eau.). Puis raccordez le groupe de sécurité à l'arrivée d'eau froide, en partie haute. Et enfin, raccordez le siphon au tuyau d'évacuation, en partie basse.
Afficher la galerie
Etape 8: Vissez le siphon sous le groupe de sécurité (ce dernier permet l’évacuation de l’eau lors de la vidange ou de la régulation de pression du chauffe-eau.). Puis raccordez le groupe de sécurité à l'arrivée d'eau froide, en partie haute. Et enfin, raccordez le siphon au tuyau d'évacuation, en partie basse.
©Julia Brechler pour Bricolo Factory

Etape 9 : Comme pour l’arrivée d’eau froide, appliquez dans un premier temps un ruban d’étanchéité sur la sortie d’eau chaude (généralement symbolisée par une bague rouge). Puis, lissez-le avec le doigt.
Afficher la galerie
Etape 9 : Comme pour l’arrivée d’eau froide, appliquez dans un premier temps un ruban d’étanchéité sur la sortie d’eau chaude (généralement symbolisée par une bague rouge). Puis, lissez-le avec le doigt.
©Julia Brechler pour Bricolo Factory

Etape 10 : Vissez le raccord diélectrique, (il évite la corrosion du métal). Installez ensuite le mitigeur thermostatique. À l'aide d'un flexible, raccordez ce mitigeur à l'arrivée d'eau froide. Puis raccordez le mitigeur au tuyau de sortie d'eau chaude. Et pour terminer, raccordez le kit de sécurité thermostatique à alimentation eau froide.
Afficher la galerie
Etape 10 : Vissez le raccord diélectrique, (il évite la corrosion du métal). Installez ensuite le mitigeur thermostatique. À l'aide d'un flexible, raccordez ce mitigeur à l'arrivée d'eau froide. Puis raccordez le mitigeur au tuyau de sortie d'eau chaude. Et pour terminer, raccordez le kit de sécurité thermostatique à alimentation eau froide.
©Julia Brechler pour Bricolo Factory

Article publié le 16 décembre 2015
