Réaliser un dessautage en tube cuivre en 9 étapes

Le dessautage en tube cuivre est une pratique fréquemment réalisée en installation sanitaire. Cette opération consiste à faire passer un tube de cuivre par-dessus un autre, et venant se raccorder sur autre tube de cuivre.

Le dessautage en tube cuivre permet de faire passer un tube de cuivre par-dessus un autre.
Afficher la galerie
Le dessautage en tube cuivre permet de faire passer un tube de cuivre par-dessus un autre.
©Centre d’Informations sur le Cuivre
Voir plus : pas à pas, plomberie, tube de cuivre

Le dessautage en tube cuivre combine deux techniques préalablement présentées, à savoir : la réalisation d’un chapeau de gendarme, et la technique du piquage sur un tube cuivre.

La méthode proposée convient pour un obstacle du diamètre 12 au 22.

En 9 étapes illustrées, apprenez grâce à ce pas à pas à réaliser par vous-même un dessautage en tube cuivre.

Outillage nécessaire pour effectuer un dessautage en tube cuivre.
Afficher la galerie
Outillage nécessaire pour effectuer un dessautage en tube cuivre.
©Centre d’Informations sur le Cuivre

Remerciements :
(Centre d’informations sur le cuivre)  http://www.cuivre.org/index-0000.htm
Virax (outillage plomberie) www.virax.com
Weldteam (outillage soudure) www.weldteam.com
Kiloutou (location outillages) www.kiloutou.fr
Editions Eyrolles (éditions bricolage) www.editions-eyrolles.com

Etape 1 : Tracez l’entraxe E sur le tube. Positionnez ensuite le trait de l’entraxe E en face du repère 0° de la cintreuse. Vérifiez le bon diamètre de la forme et de la glissière.
Afficher la galerie
Etape 1 : Tracez l’entraxe E sur le tube. Positionnez ensuite le trait de l’entraxe E en face du repère 0° de la cintreuse. Vérifiez le bon diamètre de la forme et de la glissière.
©Centre d’Informations sur le Cuivre

Etape 2 : Cintrez régulièrement et sans à-coups, jusqu’au repère 45°.
Afficher la galerie
Etape 2 : Cintrez régulièrement et sans à-coups, jusqu’au repère 45°.
©Centre d’Informations sur le Cuivre

Etape 3 : Tracez le milieu du coude.
Afficher la galerie
Etape 3 : Tracez le milieu du coude.
©Centre d’Informations sur le Cuivre

Etape 4 : Puis tracez de nouveau l’entraxe E à partir de ce trait.
Afficher la galerie
Etape 4 : Puis tracez de nouveau l’entraxe E à partir de ce trait.
©Centre d’Informations sur le Cuivre

Etape 5 : Positionnez le tube dans la cintreuse, la partie coudée dans le crochet. Alignez ensuite le dernier tracé en face du repère 0° de la cintreuse. Attention : veillez à orienter correctement le coude.
Afficher la galerie
Etape 5 : Positionnez le tube dans la cintreuse, la partie coudée dans le crochet. Alignez ensuite le dernier tracé en face du repère 0° de la cintreuse. Attention : veillez à orienter correctement le coude.
©Centre d’Informations sur le Cuivre

Etape 6 : Cintrez jusqu’à 22° 30 (milieu entre le repère 0° et 45°). Puis, ajustez afin que l’extrémité du tube soit alignée avec l’axe du tube. Veillez à ajuster la planéité du dessautage si nécessaire.
Afficher la galerie
Etape 6 : Cintrez jusqu’à 22° 30 (milieu entre le repère 0° et 45°). Puis, ajustez afin que l’extrémité du tube soit alignée avec l’axe du tube. Veillez à ajuster la planéité du dessautage si nécessaire.
©Centre d’Informations sur le Cuivre

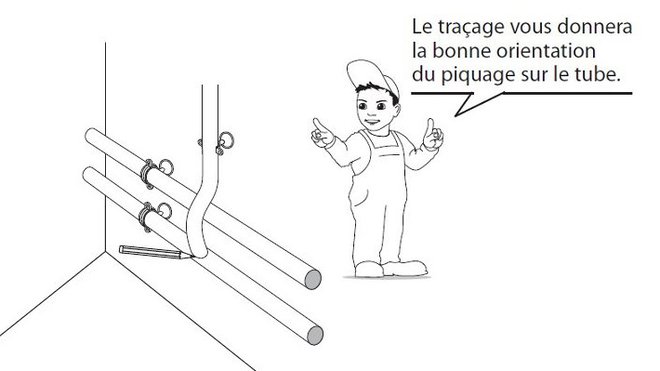

Etape 7 : Positionnez le dessautage et tracez le diamètre extérieur du tube. Le traçage vous donnera la bonne orientation du piquage sur le tube.
Afficher la galerie
Etape 7 : Positionnez le dessautage et tracez le diamètre extérieur du tube. Le traçage vous donnera la bonne orientation du piquage sur le tube.
©Centre d’Informations sur le Cuivre

Etape 8 : Réalisez le piquage (voir fiche piquage). Attention à l’ajustage du dessautage dans le tube, afin d’éviter les pertes de charge.
Afficher la galerie
Etape 8 : Réalisez le piquage (voir fiche piquage). Attention à l’ajustage du dessautage dans le tube, afin d’éviter les pertes de charge.
©Centre d’Informations sur le Cuivre

Etape 9 : Nettoyez, assemblez et brasez.
Afficher la galerie
Etape 9 : Nettoyez, assemblez et brasez.
©Centre d’Informations sur le Cuivre



Article publié le 22 février 2016
