Réaliser un dessautage en tube cuivre en 9 étapes

Afficher toute la galerie photos

Le dessautage en tube cuivre est une pratique fréquemment réalisée en installation sanitaire qui consiste à faire passer un tube de cuivre par-dessus un autre, et venant se raccorder sur autre tube.

Photo : 9 / 11

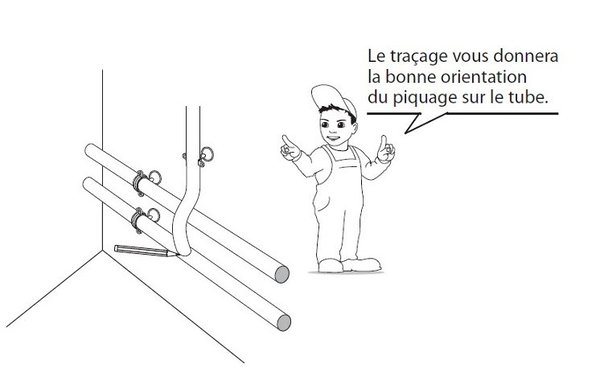

Etape 7 : Positionnez le dessautage et tracez le diamètre extérieur du tube. Le traçage vous donnera la bonne orientation du piquage sur le tube.

Etape 7 : Positionnez le dessautage et tracez le diamètre extérieur du tube. Le traçage vous donnera la bonne orientation du piquage sur le tube.

©Centre d’Informations sur le Cuivre
  • Le dessautage en tube cuivre permet de faire passer un tube de cuivre par-dessus un autre.
  • Outillage nécessaire pour effectuer un dessautage en tube cuivre.
  • Etape 1 : Tracez l’entraxe E sur le tube. Positionnez ensuite le trait de l’entraxe E en face du repère 0° de la cintreuse. Vérifiez le bon diamètre de la forme et de la glissière.
  • Etape 2 : Cintrez régulièrement et sans à-coups, jusqu’au repère 45°.
  • Etape 3 : Tracez le milieu du coude.
  • Etape 4 : Puis tracez de nouveau l’entraxe E à partir de ce trait.
  • Etape 5 : Positionnez le tube dans la cintreuse, la partie coudée dans le crochet. Alignez ensuite le dernier tracé en face du repère 0° de la cintreuse. Attention : veillez à orienter correctement le coude.
  • Etape 6 : Cintrez jusqu’à 22° 30 (milieu entre le repère 0° et 45°). Puis, ajustez afin que l’extrémité du tube soit alignée avec l’axe du tube. Veillez à ajuster la planéité du dessautage si nécessaire.
  • Etape 7 : Positionnez le dessautage et tracez le diamètre extérieur du tube. Le traçage vous donnera la bonne orientation du piquage sur le tube.
  • Etape 8 : Réalisez le piquage (voir fiche piquage). Attention à l’ajustage du dessautage dans le tube, afin d’éviter les pertes de charge.
  • Etape 9 : Nettoyez, assemblez et brasez.
